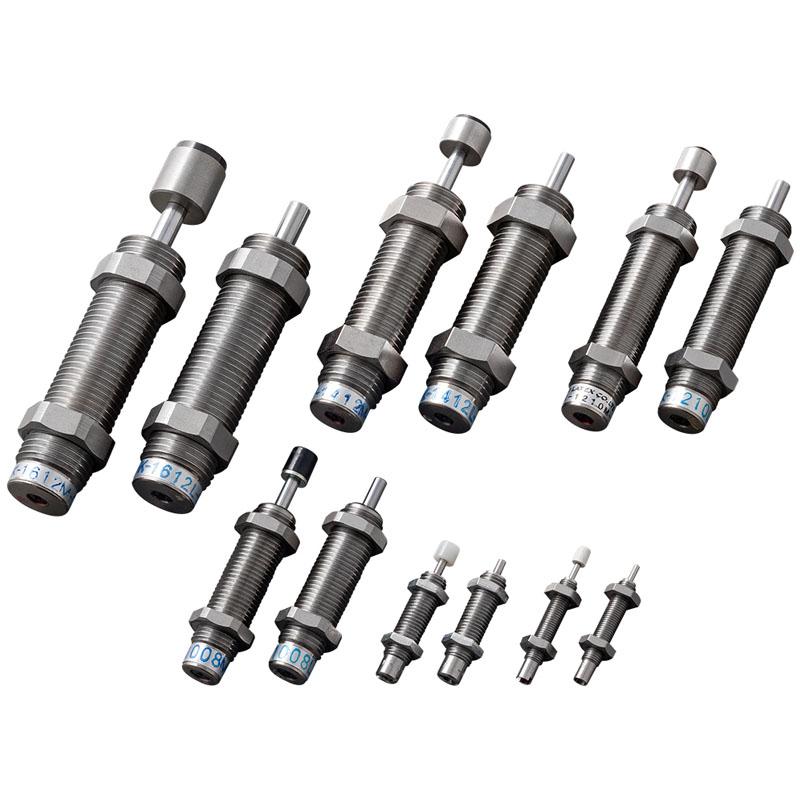

FK系列(M4 〜 M16)
固定式緩衝器。
【特長】
・固定式特殊多孔油孔構造，當使用條件變化時，仍可做到最適當的衝擊吸收。
・在同一條件下使用多個產品時不需要調整，可獲得縮短安裝時間等便利性。
・可望延長因高速運轉振動而產生的維修週期。
・可望減輕對裝置的損傷、降低工廠內的噪音等。
【用途】
・最適合吸收精密設備、汽車零件加工、電子設備等輸送與組裝時產生的衝擊。
- 型號規格表
左右滑動查看完整表格
| 型號 | 行程(mm) | 最大吸收能量(J) | 本體材質 | 最大衝擊速度(m/s) | 全長(mm) | 最大等效重量(kgf) | 最大阻力值(N) | 活塞桿復位力(N) | 最大使用循環(cycle/min) | 外徑(φ) | 每分鐘最大吸收能量(J/min) | 安裝螺牙公稱【M】 | 護蓋 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK-0404H-C | 4 | 0.3 | 不鏽鋼 | 1 | 32.6 | 3 | 214 | 2.5 | 45 | 4 | 13.5 | 4 | 有 | |
| FK-0404H-S | 4 | 0.3 | 不鏽鋼 | 1 | 28.6 | 3 | 214 | 2.5 | 45 | 4 | 13.5 | 4 | 無 | |
| FK-0404L-C | 4 | 0.1 | 不鏽鋼 | 1 | 32.6 | 1 | 214 | 2.5 | 45 | 4 | 4.5 | 4 | 有 | |
| FK-0404L-S | 4 | 0.1 | 不鏽鋼 | 1 | 28.6 | 1 | 214 | 2.5 | 45 | 4 | 4.5 | 4 | 無 | |
| FK-0604H-C | 4 | 0.5 | 不鏽鋼 | 1 | 33 | 3 | 363 | 3 | 45 | 6 | 22.5 | 6 | 有 | |
| FK-0604H-S | 4 | 0.5 | 不鏽鋼 | 1 | 29 | 3 | 363 | 3 | 45 | 6 | 22.5 | 6 | 無 | |
| FK-0604L-C | 4 | 0.1 | 不鏽鋼 | 1 | 33 | 1 | 363 | 3 | 45 | 6 | 4.5 | 6 | 有 | |
| FK-0604L-S | 4 | 0.1 | 不鏽鋼 | 1 | 29 | 1 | 363 | 3 | 45 | 6 | 4.5 | 6 | 無 | |
| FK-1008H-C | 8 | 2.94 | [鋼] 鋼 | 3 | 55 | 2.5 | 1078 | 4.9 | 60 | 10 | 58.8 | 10 | 有 | |
| FK-1008H-S | 8 | 2.94 | [鋼] 鋼 | 3 | 48 | 2.5 | 1078 | 4.9 | 60 | 10 | 58.8 | 10 | 無 | |
| FK-1008L-C | 8 | 2.94 | [鋼] 鋼 | 1 | 55 | 20 | 1078 | 4.9 | 60 | 10 | 58.8 | 10 | 有 | |
| FK-1008L-S | 8 | 2.94 | [鋼] 鋼 | 1 | 48 | 20 | 1078 | 4.9 | 60 | 10 | 58.8 | 10 | 無 | |
| FK-1008M-C | 8 | 2.94 | [鋼] 鋼 | 2 | 55 | 6 | 1078 | 4.9 | 60 | 10 | 58.8 | 10 | 有 | |
| FK-1008M-S | 8 | 2.94 | [鋼] 鋼 | 2 | 48 | 6 | 1078 | 4.9 | 60 | 10 | 58.8 | 10 | 無 | |
| FK-1210H-C | 10 | 6.86 | [鋼] 鋼 | 3 | 71 | 6 | 1960 | 9.8 | 60 | 12 | 98 | 12 | 有 | |
| FK-1210H-S | 10 | 6.86 | [鋼] 鋼 | 3 | 63 | 6 | 1960 | 9.8 | 60 | 12 | 98 | 12 | 無 | |
| FK-1210L-C | 10 | 6.86 | [鋼] 鋼 | 1 | 71 | 50 | 1960 | 9.8 | 60 | 12 | 98 | 12 | 有 | |
| FK-1210L-S | 10 | 6.86 | [鋼] 鋼 | 1 | 63 | 50 | 1960 | 9.8 | 60 | 12 | 98 | 12 | 無 | |
| FK-1210M-C | 10 | 6.86 | [鋼] 鋼 | 2 | 71 | 14 | 1960 | 9.8 | 60 | 12 | 98 | 12 | 有 | |
| FK-1210M-S | 10 | 6.86 | [鋼] 鋼 | 2 | 63 | 14 | 1960 | 9.8 | 60 | 12 | 98 | 12 | 無 | |
| FK-1412H-C | 12 | 9.8 | [鋼] 鋼 | 3 | 78 | 8 | 2156 | 8.9 | 60 | 14 | 176 | 14 | 有 | |
| FK-1412H-S | 12 | 9.8 | [鋼] 鋼 | 3 | 70 | 8 | 2156 | 8.9 | 60 | 14 | 176 | 14 | 無 | |
| FK-1412L-C | 12 | 9.8 | [鋼] 鋼 | 1 | 78 | 75 | 2156 | 8.9 | 60 | 14 | 176 | 14 | 有 | |
| FK-1412L-S | 12 | 9.8 | [鋼] 鋼 | 1 | 70 | 75 | 2156 | 8.9 | 60 | 14 | 176 | 14 | 無 | |
| FK-1412M-C | 12 | 9.8 | [鋼] 鋼 | 2 | 78 | 20 | 2156 | 8.9 | 60 | 14 | 176 | 14 | 有 | |
| FK-1412M-S | 12 | 9.8 | [鋼] 鋼 | 2 | 70 | 20 | 2156 | 8.9 | 60 | 14 | 176 | 14 | 無 | |
| FK-1417H-C | 17 | 14.7 | [鋼] 鋼 | 3 | 107 | 13 | 2646 | 8.9 | 60 | 14 | 235 | 14 | 有 | |
| FK-1417H-S | 17 | 14.7 | [鋼] 鋼 | 3 | 97 | 13 | 2646 | 8.9 | 60 | 14 | 235 | 14 | 無 | |
| FK-1417L-C | 17 | 14.7 | [鋼] 鋼 | 1 | 107 | 110 | 2646 | 8.9 | 60 | 14 | 235 | 14 | 有 | |
| FK-1417L-S | 17 | 14.7 | [鋼] 鋼 | 1 | 97 | 110 | 2646 | 8.9 | 60 | 14 | 235 | 14 | 無 | |
| FK-1417M-C | 17 | 14.7 | [鋼] 鋼 | 2 | 107 | 30 | 2646 | 8.9 | 60 | 14 | 235 | 14 | 有 | |
| FK-1417M-S | 17 | 14.7 | [鋼] 鋼 | 2 | 97 | 30 | 2646 | 8.9 | 60 | 14 | 235 | 14 | 無 | |
| FK-1612H-C | 12 | 14.7 | [鋼] 鋼 | 3 | 90 | 13 | 2940 | 9.8 | 60 | 16 | 135 | 16 | 有 | |
| FK-1612H-S | 12 | 14.7 | [鋼] 鋼 | 3 | 75 | 13 | 2940 | 9.8 | 60 | 16 | 235 | 16 | 無 | |
| FK-1612L-C | 12 | 14.7 | [鋼] 鋼 | 1 | 90 | 110 | 2940 | 9.8 | 60 | 16 | 235 | 16 | 有 | |
| FK-1612L-S | 12 | 14.7 | [鋼] 鋼 | 1 | 75 | 110 | 2940 | 9.8 | 60 | 16 | 235 | 16 | 無 | |
| FK-1612M-C | 12 | 14.7 | [鋼] 鋼 | 2 | 90 | 30 | 2940 | 9.8 | 60 | 16 | 235 | 16 | 有 | |
| FK-1612M-S | 12 | 14.7 | [鋼] 鋼 | 2 | 75 | 30 | 2940 | 9.8 | 60 | 16 | 235 | 16 | 無 |
