3孔型 楔形固定環
【CAD取得、價格・交期確認可】使用特殊形狀的楔子緊固軸。
・使用特殊形狀的楔形構造，以較小的力即可緊固軸。
・可加工性良好，・在軸心頻繁位置調整時非常便利。
・便於安裝托架、板及固定鏈輪。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

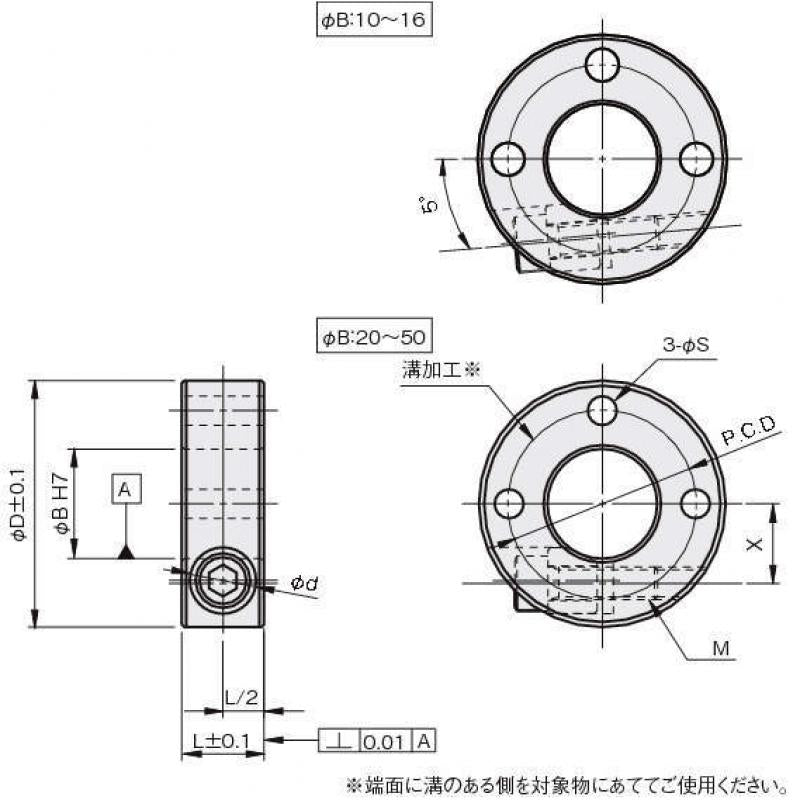

| 型式 | 材質/表面處理 | 內徑 φB | 寬 L | 外徑 φD | 側孔-φS | 側孔-P.C.D | φd | X | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|

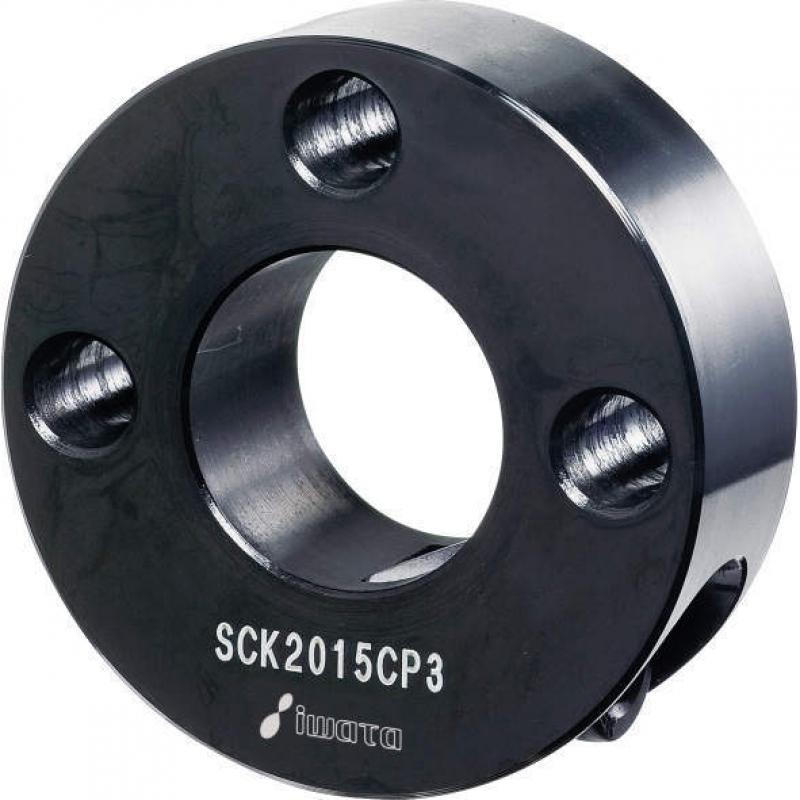

| SCK1015CP3 | 鐵(S45C)/染黑 | 10 | 15 | 35 | 4.5 | 24 | 12.1 | 9.5 | M6×18 | 92 | 10天 |
| SCK1215CP3 | 鐵(S45C)/染黑 | 12 | 15 | 38 | 5.5 | 24 | 12.1 | 10.5 | M6×18 | 86 | 10天 |
| SCK1515CP3 | 鐵(S45C)/染黑 | 15 | 15 | 40 | 6.6 | 28 | 12.1 | 12 | M6×18 | 106 | 10天 |
| SCK1615CP3 | 鐵(S45C)/染黑 | 16 | 15 | 42 | 6.6 | 28 | 12.1 | 12 | M6×18 | 105 | 10天 |
| SCK2015CP3 | 鐵(S45C)/染黑 | 20 | 15 | 46 | 6.6 | 34 | 12.1 | 14 | M6×20 | 129 | 10天 |
| SCK2515CP3 | 鐵(S45C)/染黑 | 25 | 15 | 50 | 6.6 | 38 | 12.1 | 16.5 | M6×20 | 152 | 10天 |
| SCK3015CP3 | 鐵(S45C)/染黑 | 30 | 15 | 56 | 6.6 | 44 | 12.1 | 19 | M6×25 | 175 | 10天 |
| SCK3520CP3 | 鐵(S45C)/染黑 | 35 | 20 | 65 | 6.6 | 48 | 14.1 | 22.5 | M6×35 | 321 | 10天 |
| SCK4020CP3 | 鐵(S45C)/染黑 | 40 | 20 | 70 | 6.6 | 56 | 14.1 | 25 | M6×35 | 356 | 10天 |
| SCK5020CP3 | 鐵(S45C)/染黑 | 50 | 20 | 85 | 6.6 | 68 | 14.1 | 29.5 | M6×35 | 526 | 10天 |

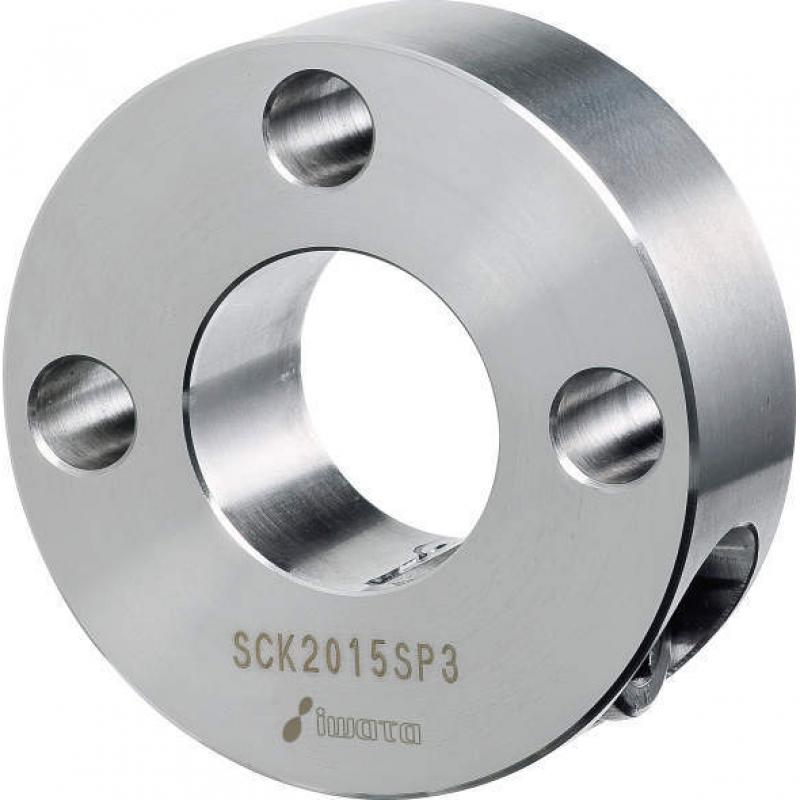

| SCK1015SP3 | 不銹鋼(SUS304) | 10 | 15 | 35 | 4.5 | 24 | 12.1 | 9.5 | M6×18 | 94 | 10天 |
| SCK1215SP3 | 不銹鋼(SUS304) | 12 | 15 | 38 | 5.5 | 24 | 12.1 | 10.5 | M6×18 | 87 | 10天 |
| SCK1515SP3 | 不銹鋼(SUS304) | 15 | 15 | 40 | 6.6 | 28 | 12.1 | 12 | M6×18 | 109 | 10天 |
| SCK1615SP3 | 不銹鋼(SUS304) | 16 | 15 | 42 | 6.6 | 28 | 12.1 | 12 | M6×18 | 105 | 10天 |
| SCK2015SP3 | 不銹鋼(SUS304) | 20 | 15 | 46 | 6.6 | 34 | 12.1 | 14 | M6×20 | 131 | 10天 |
| SCK2515SP3 | 不銹鋼(SUS304) | 25 | 15 | 50 | 6.6 | 38 | 12.1 | 16.5 | M6×20 | 154 | 10天 |
| SCK3015SP3 | 不銹鋼(SUS304) | 30 | 15 | 56 | 6.6 | 44 | 12.1 | 19 | M6×25 | 175 | 10天 |
| SCK3520SP3 | 不銹鋼(SUS304) | 35 | 20 | 65 | 6.6 | 48 | 14.1 | 22.5 | M6×35 | 324 | 10天 |
| SCK4020SP3 | 不銹鋼(SUS304) | 40 | 20 | 70 | 6.6 | 56 | 14.1 | 25 | M6×35 | 359 | 10天 |
| SCK5020SP3 | 不銹鋼(SUS304) | 50 | 20 | 85 | 6.6 | 68 | 14.1 | 29.5 | M6×35 | 530 | 10天 |
