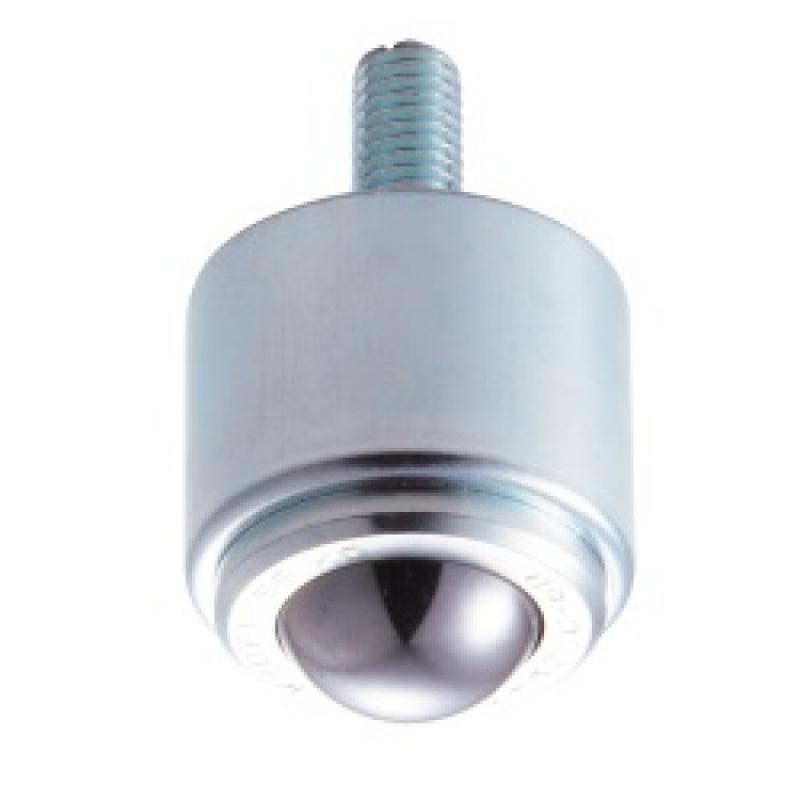

萬向軸承 D-type（螺栓型）
朝下、外牙安裝型滾珠滾輪。
【特長】
・專用於朝下使用的托盤構造。
・朝下萬向軸承系列中可對應最重荷重的類型。
・可作為定位或代替腳輪使用。
【用途】
・最適合搬運重物、組裝工作台（定位）、加工機治具更換等。
・也便於取代腳輪。
- 型號規格表
左右滑動查看完整表格
| 型號 | 耐荷重範圍(N) | 容許荷重(N) | 本體材質 | 滾珠材質 | 外徑(φ) | 滾珠徑(φ) | 用途 | 安裝高度(mm) | 安裝螺牙尺寸 | 防塵 |
|---|---|---|---|---|---|---|---|---|---|---|
| C-4D | 50.1～100.0 | 98.1 | [鋼] 鐵 | [鋼] 鐵 | 20.5 | 12.7 | 向下 | 19 | M8 | - |
| C-5D | 100.1～500.0 | 196.2 | [鋼] 鐵 | [鋼] 鐵 | 24 | 15.875 | 向下 | 25 | M8 | - |
| C-6D | 100.1～500.0 | 490.5 | [鋼] 鐵 | [鋼] 鐵 | 31 | 19.05 | 向下 | 32.5 | M8 | - |
| C-8D | 500.1～5000 | 784.8 | [鋼] 鐵 | [鋼] 鐵 | 42 | 25.4 | 向下 | 45 | M10 | - |
| C-8DA | 500.1～5000 | 784.8 | [鋼] 鐵 | [鋼] 鐵 | 42 | 25.4 | 向下（附油嘴） | 45 | M10 | - |
| C-12HD | 500.1～5000 | 1962 | [鋼] 鐵 | [鋼] 鐵 | 75 | 38.1 | 向下 | 70 | M20 | - |
| S-6D | 100.1～500.0 | 490.5 | [不銹鋼] 不鏽鋼 | [不銹鋼] 不鏽鋼 | 31 | 19.05 | 向下 | 32.5 | M8 | 有 |
