六角軸用型 分離環
【CAD取得、價格・交期確認可】可簡單拆卸的分離型
・便於機械組裝及維修的分離構造固定環。
・推力強，且不易損傷軸。
・可安裝於六角軸的型式。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

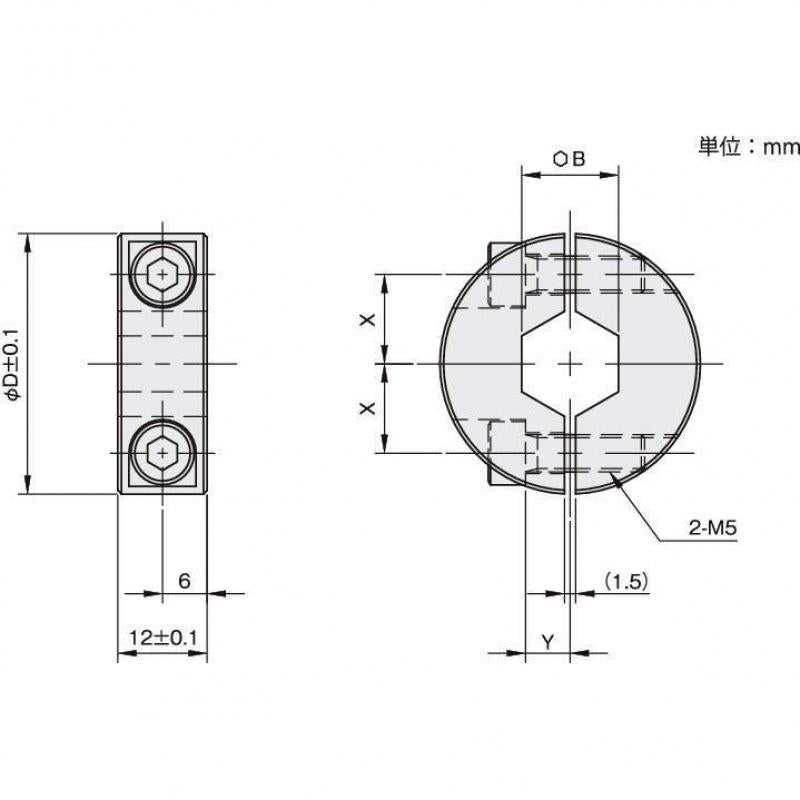

| 型式 | 材質/表面處理 | 内径 B | 外徑 φD | X | Y | 緊固螺栓 M | 參考出貨日 |
|---|---|---|---|---|---|---|---|
| SCSS08R12M | 鐵(S45C)/鍍無電解鎳 | 8 | 28 | 8.5 | 5 | M5×16 | 需確認 |
| SCSS10R12M | 鐵(S45C)/鍍無電解鎳 | 10 | 30 | 9 | 5 | M5×16 | 需確認 |
| SCSS13R12M | 鐵(S45C)/鍍無電解鎳 | 13 | 35 | 12 | 6 | M5×16 | 需確認 |

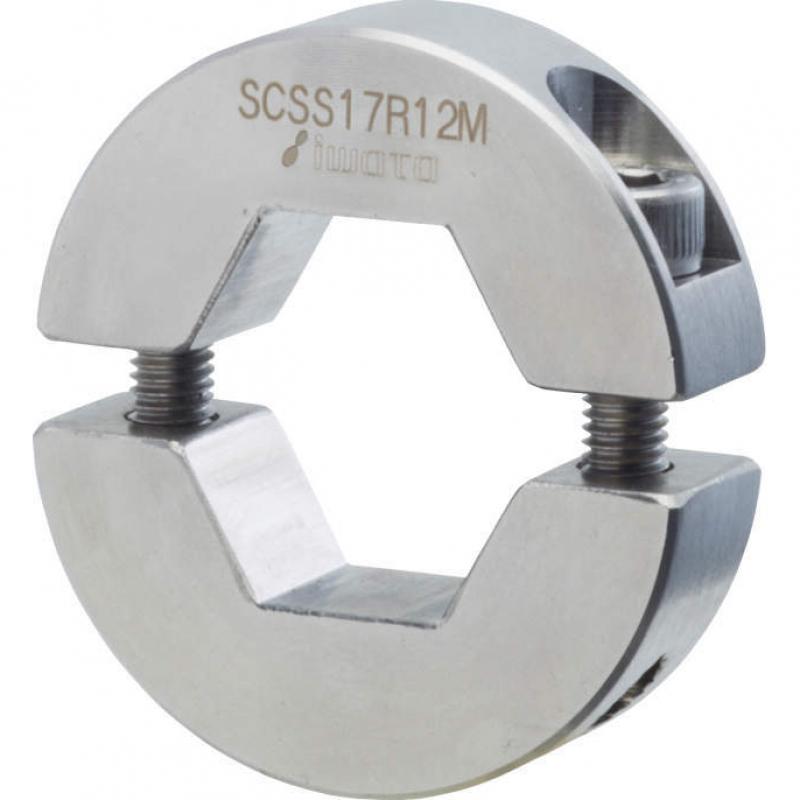

| SCSS17R12M | 鐵(S45C)/鍍無電解鎳 | 17 | 40 | 14 | 7 | M5×16 | 需確認 |
| SCSS08R12S | 不銹鋼(SUS304) | 8 | 28 | 8.5 | 5 | M5×16 | 需確認 |
| SCSS10R12S | 不銹鋼(SUS304) | 10 | 30 | 9 | 5 | M5×16 | 需確認 |
| SCSS13R12S | 不銹鋼(SUS304) | 13 | 35 | 12 | 6 | M5×16 | 需確認 |

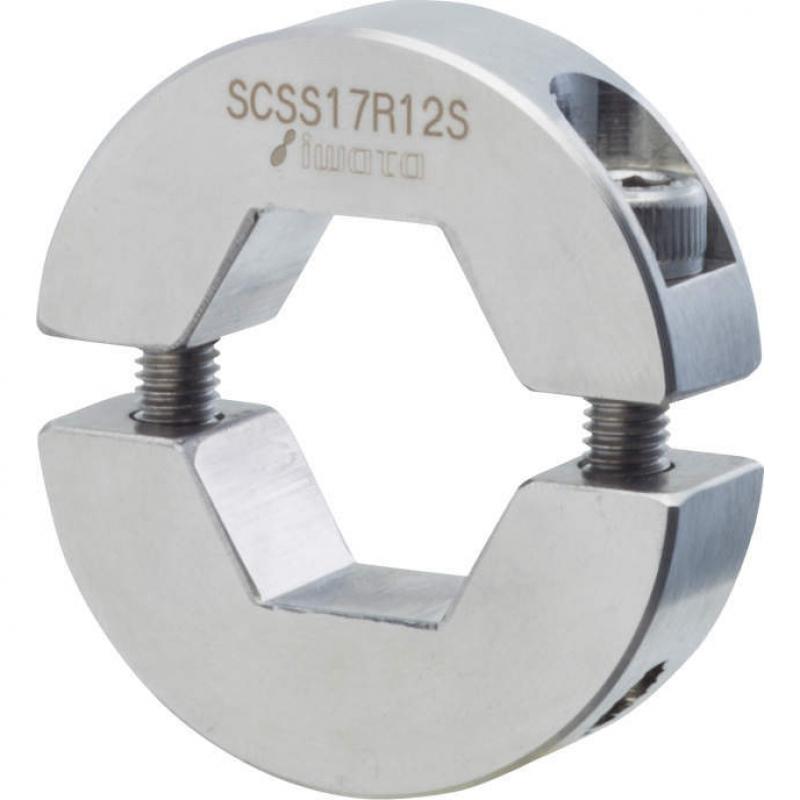

| SCSS17R12S | 不銹鋼(SUS304) | 17 | 40 | 14 | 7 | M5×16 | 需確認 |
