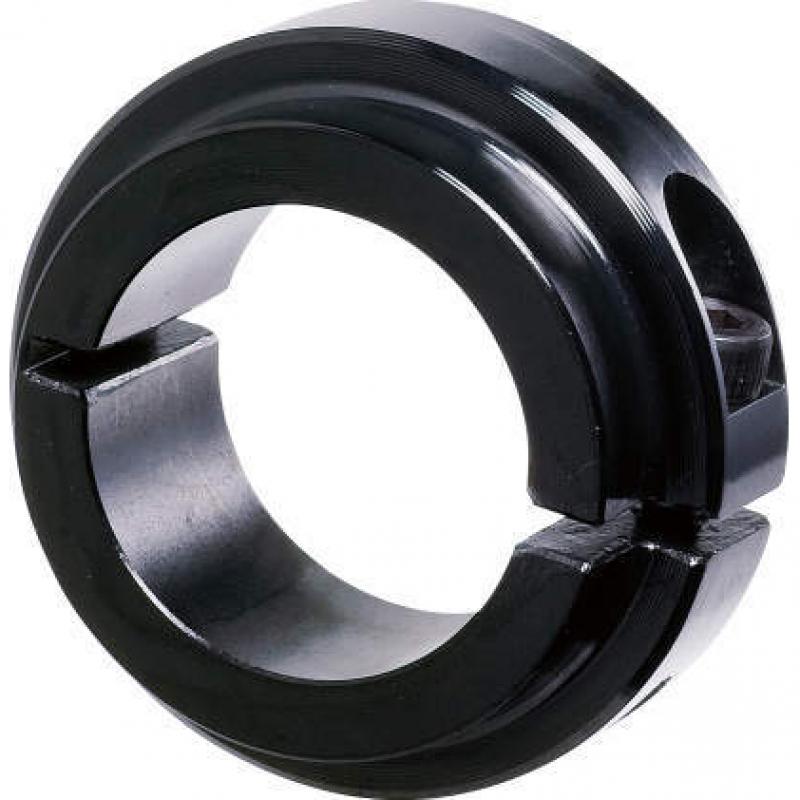

(長型)軸承固定用型開縫環

Name: (長型)軸承固定用型 開縫環
Brand: IWATA 岩田製作所
Availability: InStock

IWATA 岩田製作所

【CAD取得、價格・交期確認可】緊固力強的開縫型

・因有開縫結構，不會損傷軸。
・是系列中種類最多的類型。
・按下軸承的內圈並固定。
・轂部為長型。

#固定環#定位

選型

數量

前往詢價單

型號規格表

搜尋型號:

左右滑動查看完整表格

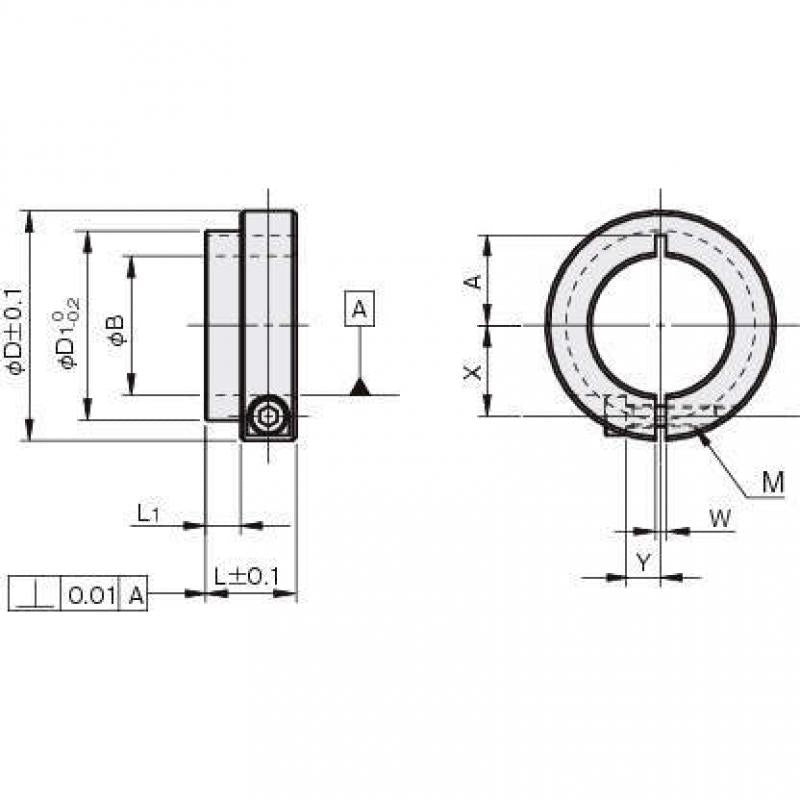

型式	材質/表面處理	適用軸承	内徑 φB	轂徑 φD1	寬-L	寬-L1	外徑 φD	W	X	Y	A	緊固螺栓 M	參考出貨日
SCS0812CLB1	鐵(S45C)/染黑	608ZZ	8	11.7	12	4	20	1.5	6.5	4	7	M3×10	10天
SCS0812CLB2	鐵(S45C)/染黑	628ZZ	8	13.2	12	4	20	1.5	6.5	4	7	M3×10	10天
SCS0812CLB3	鐵(S45C)/染黑	698ZZ	8	11.2	12	4	20	1.5	6.5	4	7	M3×10	10天
SCS1012CLB1	鐵(S45C)/染黑	6000ZZ	10	14.7	12	4	22	1.5	7.5	4	8	M3×10	10天
SCS1012CLB2	鐵(S45C)/染黑	6200ZZ	10	17.2	12	4	22	1.5	7.5	4	8	M3×10	10天
SCS1012CLB3	鐵(S45C)/染黑	6900ZZ	10	14.2	12	4	22	1.5	7.5	4	8	M3×10	10天
SCS1212CLB1	鐵(S45C)/染黑	6001ZZ	12	17.2	12	4	24	1.5	8.5	5	9	M3×10	10天
SCS1212CLB2	鐵(S45C)/染黑	6201ZZ	12	18.7	12	4	24	1.5	8.5	5	8	M3×10	10天
SCS1212CLB3	鐵(S45C)/染黑	6901ZZ	12	16.2	12	4	24	1.5	8.5	5	9	M3×10	10天
SCS1512CLB1	鐵(S45C)/染黑	6002ZZ	15	20.2	12	4	27	1.5	10	5	10.5	M3×10	10天
SCS1512CLB2	鐵(S45C)/染黑	6202ZZ	15	21.7	12	4	27	1.5	10	5	10	M3×10	10天
SCS1512CLB3	鐵(S45C)/染黑	6902ZZ	15	19.2	12	4	27	1.5	10	5	10	M3×10	10天
SCS1712CLB1	鐵(S45C)/染黑	6003ZZ	17	22.2	12	4	29	1.5	11	5	10.5	M3×12	10天
SCS1712CLB2	鐵(S45C)/染黑	6203ZZ	17	24.2	12	4	29	1.5	11	5	10.5	M3×12	10天
SCS1712CLB3	鐵(S45C)/染黑	6903ZZ	17	21.2	12	4	29	1.5	11	5	11	M3×12	10天
SCS2013CLB1	鐵(S45C)/染黑	6004ZZ	20	27.2	13	5	33	1.5	13	5	13	M3×12	10天
SCS2013CLB2	鐵(S45C)/染黑	6204ZZ	20	29.2	13	5	33	1.5	13	5	13	M3×12	10天
SCS2013CLB3	鐵(S45C)/染黑	6904ZZ	20	25.2	13	5	33	1.5	13	5	13	M3×12	10天
SCS2514CLB1	鐵(S45C)/染黑	6005ZZ	25	31.7	14	5	42	1.5	16	6.5	17	M4×16	10天
SCS2514CLB2	鐵(S45C)/染黑	6205ZZ	25	33.2	14	5	42	1.5	16	6.5	17	M4×16	10天
SCS2514CLB3	鐵(S45C)/染黑	6905ZZ	25	30.2	14	5	42	1.5	16	6.5	17	M4×16	10天
SCS3017CLB1	鐵(S45C)/染黑	6006ZZ	30	38.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	10天
SCS3017CLB2	鐵(S45C)/染黑	6206ZZ	30	40.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	10天
SCS3017CLB3	鐵(S45C)/染黑	6906ZZ	30	35.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	10天
SCS3517CLB1	鐵(S45C)/染黑	6007ZZ	35	43.2	17	6	55	1.5	22	8.5	23.5	M5×16	10天
SCS3517CLB2	鐵(S45C)/染黑	6207ZZ	35	46.2	17	6	55	1.5	22	8.5	23.5	M5×16	10天
SCS3517CLB3	鐵(S45C)/染黑	6907ZZ	35	41.2	17	6	55	1.5	22	8.5	23.5	M5×16	10天
SCS4017CLB1	鐵(S45C)/染黑	6008ZZ	40	48.2	17	6	60	1.5	25	8.5	25	M5×16	10天
SCS4017CLB2	鐵(S45C)/染黑	6208ZZ	40	52.2	17	6	60	1.5	25	8.5	25	M5×16	10天
SCS4017CLB3	鐵(S45C)/染黑	6908ZZ	40	46.2	17	6	60	1.5	25	8.5	25	M5×16	10天
SCS4519CLB1	鐵(S45C)/染黑	6009ZZ・6909ZZ	45	50	19	6	70	2	29	8	28	M6×20	10天
SCS4519CLB2	鐵(S45C)/染黑	6209ZZ	45	53	19	6	70	2	29	8	28	M6×20	10天
SCS5019CLB1	鐵(S45C)/染黑	6010ZZ・6910ZZ	50	56	19	6	75	2	31.5	8	31	M6×20	10天
SCS5019CLB2	鐵(S45C)/染黑	6210ZZ	50	59	19	6	75	2	31.5	8	31	M6×20	10天
SCS5519CLB1	鐵(S45C)/染黑	6011ZZ・6911ZZ	55	62.5	19	6	80	2	34	8.5	34	M6×20	10天
SCS5519CLB2	鐵(S45C)/染黑	6211ZZ	55	66	19	6	80	2	34	8.5	34	M6×20	10天
SCS0812MLB1	鐵(S45C)/鍍無電解鎳	608ZZ	8	11.7	12	4	20	1.5	6.5	4	7	M3×10	需確認
SCS0812MLB2	鐵(S45C)/鍍無電解鎳	628ZZ	8	13.2	12	4	20	1.5	6.5	4	7	M3×10	需確認
SCS0812MLB3	鐵(S45C)/鍍無電解鎳	698ZZ	8	11.2	12	4	20	1.5	6.5	4	7	M3×10	需確認
SCS1012MLB1	鐵(S45C)/鍍無電解鎳	6000ZZ	10	14.7	12	4	22	1.5	7.5	4	8	M3×10	需確認
SCS1012MLB2	鐵(S45C)/鍍無電解鎳	6200ZZ	10	17.2	12	4	22	1.5	7.5	4	8	M3×10	需確認
SCS1012MLB3	鐵(S45C)/鍍無電解鎳	6900ZZ	10	14.2	12	4	22	1.5	7.5	4	8	M3×10	需確認
SCS1212MLB1	鐵(S45C)/鍍無電解鎳	6001ZZ	12	17.2	12	4	24	1.5	8.5	5	9	M3×10	需確認
SCS1212MLB2	鐵(S45C)/鍍無電解鎳	6201ZZ	12	18.7	12	4	24	1.5	8.5	5	8	M3×10	需確認
SCS1212MLB3	鐵(S45C)/鍍無電解鎳	6901ZZ	12	16.2	12	4	24	1.5	8.5	5	9	M3×10	需確認
SCS1512MLB1	鐵(S45C)/鍍無電解鎳	6002ZZ	15	20.2	12	4	27	1.5	10	5	10.5	M3×10	需確認
SCS1512MLB2	鐵(S45C)/鍍無電解鎳	6202ZZ	15	21.7	12	4	27	1.5	10	5	10	M3×10	需確認
SCS1512MLB3	鐵(S45C)/鍍無電解鎳	6902ZZ	15	19.2	12	4	27	1.5	10	5	10	M3×10	需確認
SCS1712MLB1	鐵(S45C)/鍍無電解鎳	6003ZZ	17	22.2	12	4	29	1.5	11	5	10.5	M3×12	需確認
SCS1712MLB2	鐵(S45C)/鍍無電解鎳	6203ZZ	17	24.2	12	4	29	1.5	11	5	10.5	M3×12	需確認
SCS1712MLB3	鐵(S45C)/鍍無電解鎳	6903ZZ	17	21.2	12	4	29	1.5	11	5	11	M3×12	需確認
SCS2013MLB1	鐵(S45C)/鍍無電解鎳	6004ZZ	20	27.2	13	5	33	1.5	13	5	13	M3×12	需確認
SCS2013MLB2	鐵(S45C)/鍍無電解鎳	6204ZZ	20	29.2	13	5	33	1.5	13	5	13	M3×12	需確認
SCS2013MLB3	鐵(S45C)/鍍無電解鎳	6904ZZ	20	25.2	13	5	33	1.5	13	5	13	M3×12	需確認
SCS2514MLB1	鐵(S45C)/鍍無電解鎳	6005ZZ	25	31.7	14	5	42	1.5	16	6.5	17	M4×16	需確認
SCS2514MLB2	鐵(S45C)/鍍無電解鎳	6205ZZ	25	33.2	14	5	42	1.5	16	6.5	17	M4×16	需確認
SCS2514MLB3	鐵(S45C)/鍍無電解鎳	6905ZZ	25	30.2	14	5	42	1.5	16	6.5	17	M4×16	需確認
SCS3017MLB1	鐵(S45C)/鍍無電解鎳	6006ZZ	30	38.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	需確認
SCS3017MLB2	鐵(S45C)/鍍無電解鎳	6206ZZ	30	40.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	需確認
SCS3017MLB3	鐵(S45C)/鍍無電解鎳	6906ZZ	30	35.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	需確認
SCS3517MLB1	鐵(S45C)/鍍無電解鎳	6007ZZ	35	43.2	17	6	55	1.5	22	8.5	23.5	M5×16	需確認
SCS3517MLB2	鐵(S45C)/鍍無電解鎳	6207ZZ	35	46.2	17	6	55	1.5	22	8.5	23.5	M5×16	需確認
SCS3517MLB3	鐵(S45C)/鍍無電解鎳	6907ZZ	35	41.2	17	6	55	1.5	22	8.5	23.5	M5×16	需確認
SCS4017MLB1	鐵(S45C)/鍍無電解鎳	6008ZZ	40	48.2	17	6	60	1.5	25	8.5	25	M5×16	需確認
SCS4017MLB2	鐵(S45C)/鍍無電解鎳	6208ZZ	40	52.2	17	6	60	1.5	25	8.5	25	M5×16	需確認
SCS4017MLB3	鐵(S45C)/鍍無電解鎳	6908ZZ	40	46.2	17	6	60	1.5	25	8.5	25	M5×16	需確認
SCS4519MLB1	鐵(S45C)/鍍無電解鎳	6009ZZ・6909ZZ	45	50	19	6	70	2	29	8	28	M6×20	需確認
SCS4519MLB2	鐵(S45C)/鍍無電解鎳	6209ZZ	45	53	19	6	70	2	29	8	28	M6×20	需確認
SCS5019MLB1	鐵(S45C)/鍍無電解鎳	6010ZZ・6910ZZ	50	56	19	6	75	2	31.5	8	31	M6×20	需確認
SCS5019MLB2	鐵(S45C)/鍍無電解鎳	6210ZZ	50	59	19	6	75	2	31.5	8	31	M6×20	需確認
SCS5519MLB1	鐵(S45C)/鍍無電解鎳	6011ZZ・6911ZZ	55	62.5	19	6	80	2	34	8.5	34	M6×20	需確認
SCS5519MLB2	鐵(S45C)/鍍無電解鎳	6211ZZ	55	66	19	6	80	2	34	8.5	34	M6×20	需確認

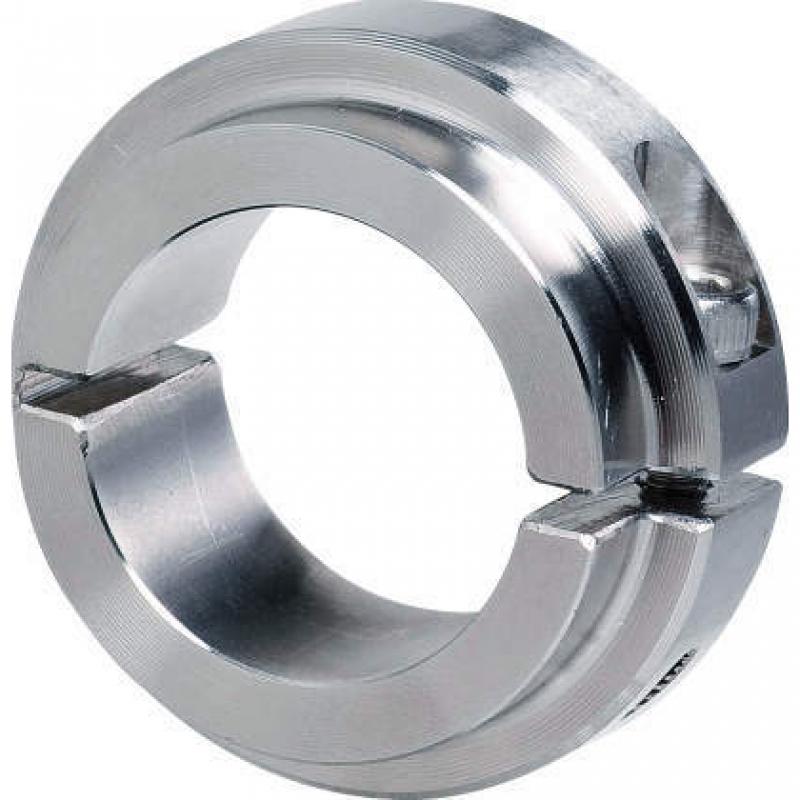

SCS0812SLB1	不銹鋼(SUS304)	608ZZ	8	11.7	12	4	20	1.5	6.5	4	7	M3×10	10天
SCS0812SLB2	不銹鋼(SUS304)	628ZZ	8	13.2	12	4	20	1.5	6.5	4	7	M3×10	10天
SCS0812SLB3	不銹鋼(SUS304)	698ZZ	8	11.2	12	4	20	1.5	6.5	4	7	M3×10	10天
SCS1012SLB1	不銹鋼(SUS304)	6000ZZ	10	14.7	12	4	22	1.5	7.5	4	8	M3×10	10天
SCS1012SLB2	不銹鋼(SUS304)	6200ZZ	10	17.2	12	4	22	1.5	7.5	4	8	M3×10	10天
SCS1012SLB3	不銹鋼(SUS304)	6900ZZ	10	14.2	12	4	22	1.5	7.5	4	8	M3×10	10天
SCS1212SLB1	不銹鋼(SUS304)	6001ZZ	12	17.2	12	4	24	1.5	8.5	5	9	M3×10	10天
SCS1212SLB2	不銹鋼(SUS304)	6201ZZ	12	18.7	12	4	24	1.5	8.5	5	8	M3×10	10天
SCS1212SLB3	不銹鋼(SUS304)	6901ZZ	12	16.2	12	4	24	1.5	8.5	5	9	M3×10	10天
SCS1512SLB1	不銹鋼(SUS304)	6002ZZ	15	20.2	12	4	27	1.5	10	5	10.5	M3×10	10天
SCS1512SLB2	不銹鋼(SUS304)	6202ZZ	15	21.7	12	4	27	1.5	10	5	10	M3×10	10天
SCS1512SLB3	不銹鋼(SUS304)	6902ZZ	15	19.2	12	4	27	1.5	10	5	10	M3×10	10天
SCS1712SLB1	不銹鋼(SUS304)	6003ZZ	17	22.2	12	4	29	1.5	11	5	10.5	M3×12	10天
SCS1712SLB2	不銹鋼(SUS304)	6203ZZ	17	24.2	12	4	29	1.5	11	5	10.5	M3×12	10天
SCS1712SLB3	不銹鋼(SUS304)	6903ZZ	17	21.2	12	4	29	1.5	11	5	11	M3×12	10天
SCS2013SLB1	不銹鋼(SUS304)	6004ZZ	20	27.2	13	5	33	1.5	13	5	13	M3×12	10天
SCS2013SLB2	不銹鋼(SUS304)	6204ZZ	20	29.2	13	5	33	1.5	13	5	13	M3×12	10天
SCS2013SLB3	不銹鋼(SUS304)	6904ZZ	20	25.2	13	5	33	1.5	13	5	13	M3×12	10天
SCS2514SLB1	不銹鋼(SUS304)	6005ZZ	25	31.7	14	5	42	1.5	16	6.5	17	M4×16	10天
SCS2514SLB2	不銹鋼(SUS304)	6205ZZ	25	33.2	14	5	42	1.5	16	6.5	17	M4×16	10天
SCS2514SLB3	不銹鋼(SUS304)	6905ZZ	25	30.2	14	5	42	1.5	16	6.5	17	M4×16	10天
SCS3017SLB1	不銹鋼(SUS304)	6006ZZ	30	38.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	10天
SCS3017SLB2	不銹鋼(SUS304)	6206ZZ	30	40.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	10天
SCS3017SLB3	不銹鋼(SUS304)	6906ZZ	30	35.2	17	6	50	1.5	19.5	7.5	20.5	M5×16	10天
SCS3517SLB1	不銹鋼(SUS304)	6007ZZ	35	43.2	17	6	55	1.5	22	8.5	23.5	M5×16	10天
SCS3517SLB2	不銹鋼(SUS304)	6207ZZ	35	46.2	17	6	55	1.5	22	8.5	23.5	M5×16	10天
SCS3517SLB3	不銹鋼(SUS304)	6907ZZ	35	41.2	17	6	55	1.5	22	8.5	23.5	M5×16	10天
SCS4017SLB1	不銹鋼(SUS304)	6008ZZ	40	48.2	17	6	60	1.5	25	8.5	25	M5×16	10天

顯示前 100 筆（共 108 筆），完整資料請洽詢。
