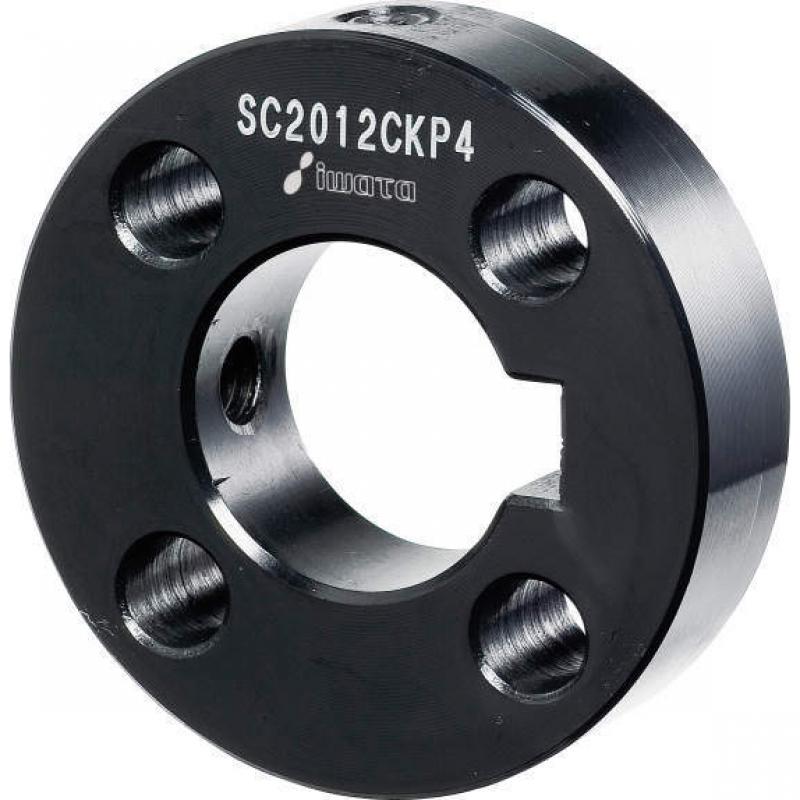

鍵槽(4孔型) 標準固定環
【CAD取得、價格・交期確認可】止付螺絲安裝的通用型。
・可用止付螺栓固定於軸上的固定環。
・可以簡單決定使用位置，也是系列中最輕巧的類型。
・附有鍵槽的鏈輪或皮帶輪也可以安裝。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

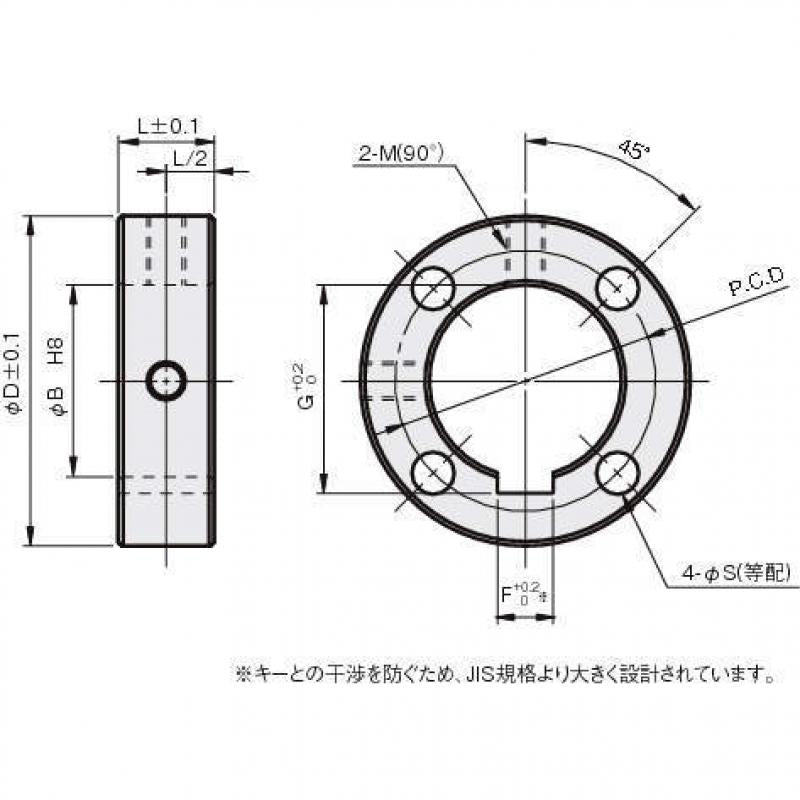

| 形式 | 材質/表面處理 | 内徑 φB | 寬 L | 外徑 φD | 側孔-φS | 側孔-P.C.D | 鍵槽寬度-F | 鍵槽寬度-G | 止付螺栓 M | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|
| SC0610CKP4 | 鐵(S45C)/染黑 | 6 | 10 | 22 | 4.5 | 15 | 2.5 | 7.2 | M4×4 | 10天 |
| SC0810CKP4 | 鐵(S45C)/染黑 | 8 | 10 | 24 | 4.5 | 17 | 2.5 | 9.2 | M4×4 | 10天 |
| SC1010CKP4 | 鐵(S45C)/染黑 | 10 | 10 | 26 | 4.5 | 19 | 3.5 | 11.6 | M4×4 | 10天 |
| SC1212CKP4 | 鐵(S45C)/染黑 | 12 | 12 | 32 | 5.5 | 23 | 4.5 | 14 | M5×6 | 10天 |
| SC1312CKP4 | 鐵(S45C)/染黑 | 13 | 12 | 33 | 5.5 | 24 | 5.5 | 15.5 | M5×6 | 10天 |
| SC1512CKP4 | 鐵(S45C)/染黑 | 15 | 12 | 35 | 5.5 | 26 | 5.5 | 17.5 | M5×6 | 10天 |
| SC1612CKP4 | 鐵(S45C)/染黑 | 16 | 12 | 40 | 6.6 | 28 | 5.5 | 18.5 | M6×6 | 10天 |
| SC2012CKP4 | 鐵(S45C)/染黑 | 20 | 12 | 44 | 6.6 | 32 | 6.5 | 23 | M6×6 | 10天 |
| SC2515CKP4 | 鐵(S45C)/染黑 | 25 | 15 | 50 | 6.6 | 37 | 8.5 | 28.5 | M8×8 | 10天 |
| SC3015CKP4 | 鐵(S45C)/染黑 | 30 | 15 | 55 | 6.6 | 42 | 8.5 | 33.5 | M8×8 | 10天 |
| SC3515CKP4 | 鐵(S45C)/染黑 | 35 | 15 | 60 | 6.6 | 47 | 10.5 | 38.8 | M8×8 | 10天 |
| SC4020CKP4 | 鐵(S45C)/染黑 | 40 | 20 | 70 | 9 | 55 | 12.5 | 43.8 | M10×12 | 10天 |
| SC5025CKP4 | 鐵(S45C)/染黑 | 50 | 25 | 86 | 11 | 68 | 14.5 | 54.3 | M10×12 | 10天 |
