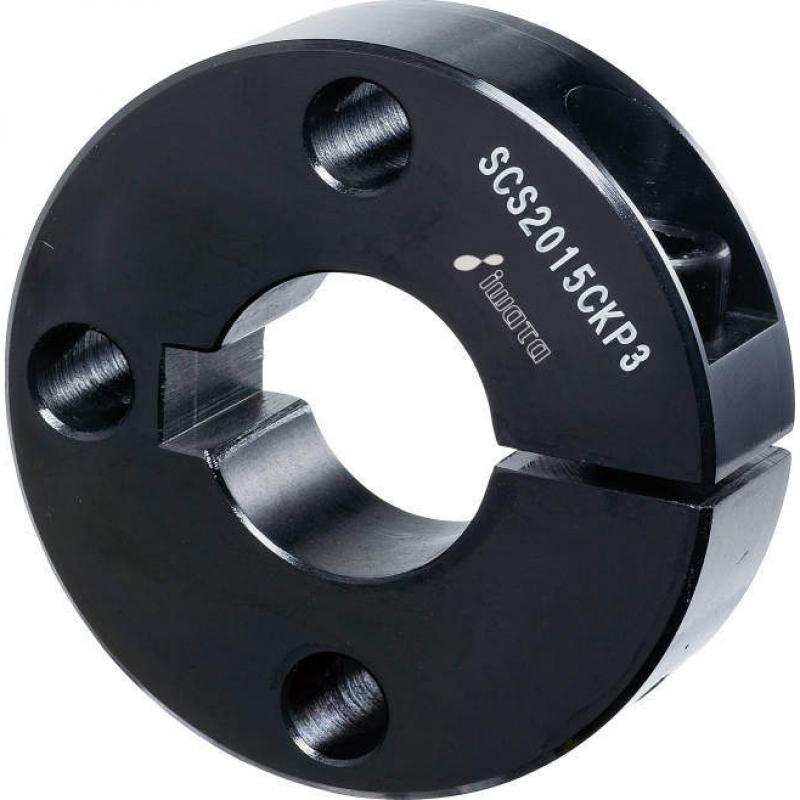

鍵槽・3孔型 開縫環
【CAD取得、價格・交期確認可】緊固力強的開縫型
・因有開縫結構，不會損傷軸。
・是系列中種類最多的類型。
・附有鍵槽的鏈輪或皮帶輪也可以安裝。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

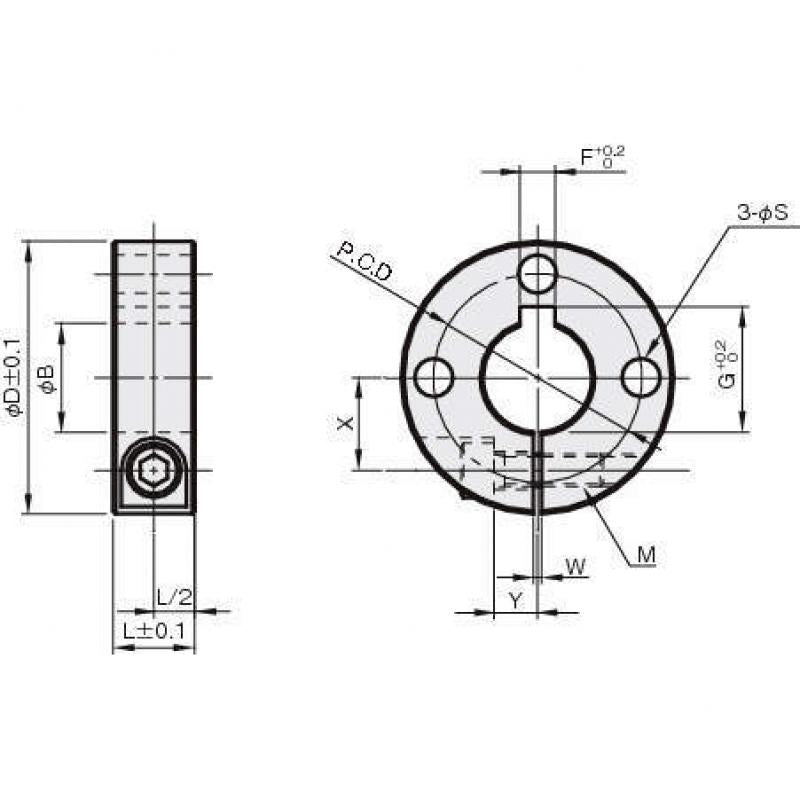

| 型式 | 材質/表面處理 | 内徑 φB | 寬 L | 外徑 φD | 側孔-φS | 側孔-P.C.D | 鍵槽-F | 鍵槽-G | W | X | Y | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS1515CKP3 | 鐵(S45C)/染黑 | 15 | 15 | 45 | 7 | 34 | 5.5 | 17.5 | 1.5 | 15 | 8 | M6×20 | 138 | 10天 |
| SCS1615CKP3 | 鐵(S45C)/染黑 | 16 | 15 | 45 | 7 | 34 | 5.5 | 18.5 | 1.5 | 15 | 8 | M6×20 | 137 | 10天 |
| SCS1815CKP3 | 鐵(S45C)/染黑 | 18 | 15 | 50 | 7 | 38 | 6.5 | 21 | 1.5 | 17 | 8 | M6×20 | 170 | 10天 |
| SCS2015CKP3 | 鐵(S45C)/染黑 | 20 | 15 | 50 | 7 | 38 | 6.5 | 23 | 1.5 | 17 | 8 | M6×20 | 165 | 10天 |
| SCS2518CKP3 | 鐵(S45C)/染黑 | 25 | 18 | 60 | 9 | 47 | 8.5 | 28.5 | 1.5 | 21 | 10 | M8×30 | 282 | 10天 |
| SCS3018CKP3 | 鐵(S45C)/染黑 | 30 | 18 | 65 | 9 | 52 | 8.5 | 33.5 | 2 | 23 | 10 | M8×30 | 316 | 10天 |
