鍵槽型開縫環

Name: 鍵槽型 開縫環
Brand: IWATA 岩田製作所
Availability: InStock

IWATA 岩田製作所

【CAD取得、價格・交期確認可】緊固力強的開縫型

・因有開縫結構，不會損傷軸。
・是系列中種類最多的類型。
・附有鍵槽的鏈輪或皮帶輪也可以安裝。

#固定環#定位

選型

數量

前往詢價單

型號規格表

搜尋型號:

左右滑動查看完整表格

型式	材質/表面處理	内徑 φB	寬 L	外徑 φD	鍵槽-F	鍵槽-G	W	X	Y	緊固螺栓 M	重量 (g)	參考出貨日

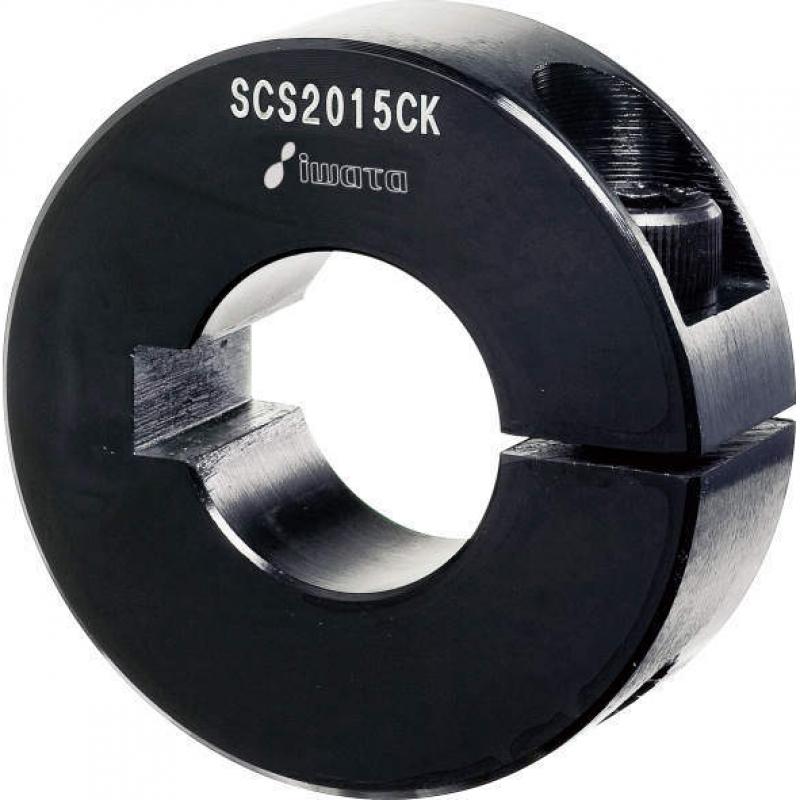

SCS1515CK	鐵(S45C)/染黑	15	15	40	5.5	17.5	1.5	13	8	M6×20	115	10天
SCS1615CK	鐵(S45C)/染黑	16	15	40	5.5	18.5	1.5	13	8	M6×20	113	10天
SCS1815CK	鐵(S45C)/染黑	18	15	45	6.5	21	1.5	15	8	M6×20	142	10天
SCS1915CK	鐵(S45C)/染黑	19	15	45	6.5	22	1.5	15	8	M6×20	141	10天
SCS2015CK	鐵(S45C)/染黑	20	15	45	6.5	23	1.5	15	8	M6×20	136	10天
SCS2215CK	鐵(S45C)/染黑	22	15	50	8.5	25.5	1.5	18	10	M6×25	173	10天
SCS2415CK	鐵(S45C)/染黑	24	15	50	8.5	27.5	1.5	18	10	M6×25	162	10天
SCS2515CK	鐵(S45C)/染黑	25	15	50	8.5	28.5	1.5	18	10	M6×25	160	10天
SCS2815CK	鐵(S45C)/染黑	28	15	55	8.5	31.5	1.5	20	10	M6×25	190	10天
SCS3015CK	鐵(S45C)/染黑	30	15	55	8.5	33.5	1.5	20	10	M6×25	178	10天
SCS3215CK	鐵(S45C)/染黑	32	15	60	10.5	35.8	2	23	12	M6×25	220	10天
SCS3515CK	鐵(S45C)/染黑	35	15	60	10.5	38.8	2	23	12	M6×25	197	10天
SCS3818CK	鐵(S45C)/染黑	38	18	70	10.5	41.8	2	26	13	M8×30	357	10天
SCS4018CK	鐵(S45C)/染黑	40	18	70	12.5	43.8	2	26	13	M8×30	340	10天
SCS4218CK	鐵(S45C)/染黑	42	18	75	12.5	45.8	3	28	14	M8×30	396	10天
SCS4518CK	鐵(S45C)/染黑	45	18	75	14.5	49	3	28	14	M8×30	366	10天
SCS4822CK	鐵(S45C)/染黑	48	22	85	14.5	52	3	32	16	M10×35	622	10天
SCS5022CK	鐵(S45C)/染黑	50	22	85	14.5	54	3	32	16	M10×35	592	10天

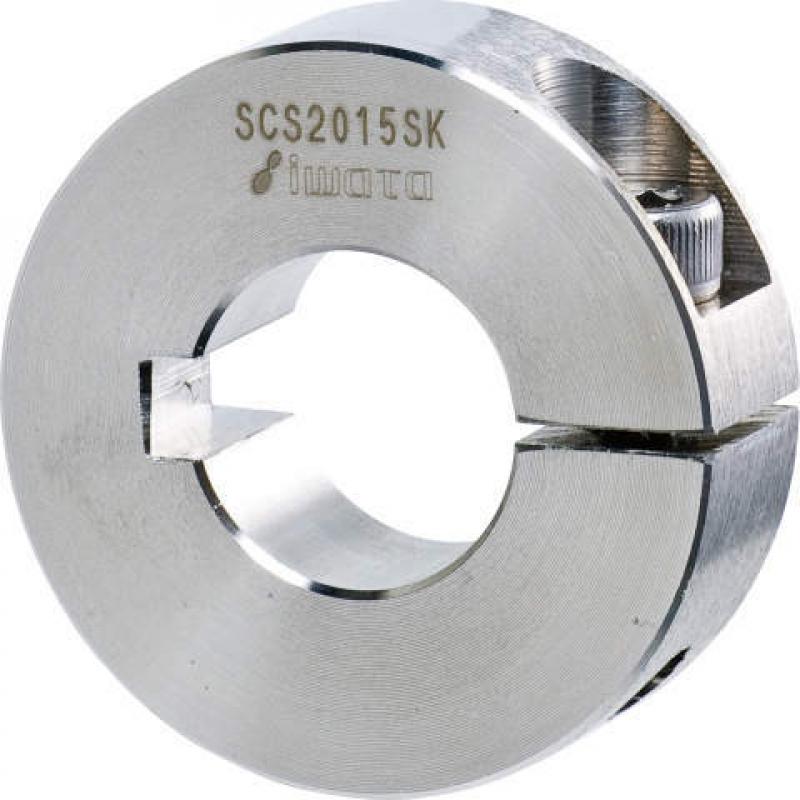

SCS1515SK	不銹鋼(SUS304)	15	15	40	5.5	17.5	1.5	13	8	M6×20	-	10天
SCS1615SK	不銹鋼(SUS304)	16	15	40	5.5	18.5	1.5	13	8	M6×20	-	10天
SCS2015SK	不銹鋼(SUS304)	20	15	45	6.5	23	1.5	15	8	M6×20	-	10天
SCS2515SK	不銹鋼(SUS304)	25	15	50	8.5	28.5	1.5	18	10	M6×25	-	10天
SCS3015SK	不銹鋼(SUS304)	30	15	55	8.5	33.5	1.5	20	10	M6×25	-	10天
SCS3515SK	不銹鋼(SUS304)	35	15	60	10.5	38.8	2	23	12	M6×25	-	10天
SCS4018SK	不銹鋼(SUS304)	40	18	70	12.5	43.8	2	26	13	M8×30	-	10天
SCS4518SK	不銹鋼(SUS304)	45	18	75	14.5	49	3	28	14	M8×30	-	10天
SCS5022SK	不銹鋼(SUS304)	50	22	85	14.5	54	3	32	16	M10×35	-	10天
