軸承固定用型標準固定環

Name: 軸承固定用型 標準固定環
Brand: IWATA 岩田製作所
Availability: InStock

IWATA 岩田製作所

【CAD取得、價格・交期確認可】止付螺絲安裝的通用型。

・可用止付螺栓固定於軸上的固定環。
・可以簡單決定使用位置，也是系列中最輕巧的類型。
・按下軸承的內圈並固定。

#固定環#定位

選型

數量

前往詢價單

型號規格表

搜尋型號:

左右滑動查看完整表格

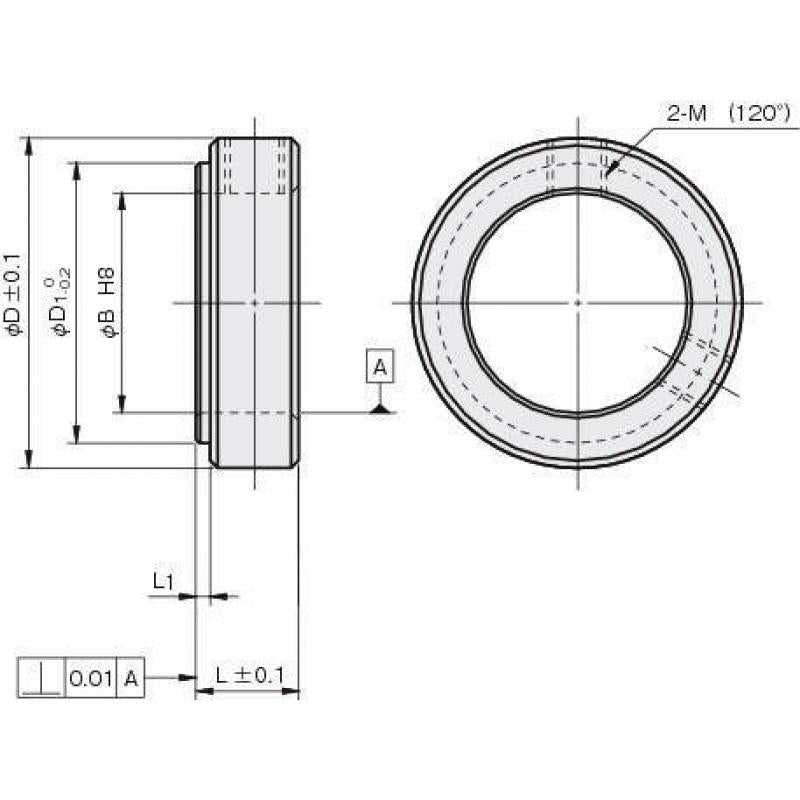

形式	材質/表面處理	適用軸承	内徑 φB	轂徑 φD1	寬-L	寬-L1	外徑 φD	止付螺栓-M	止付螺栓-螺栓數量	參考出貨日

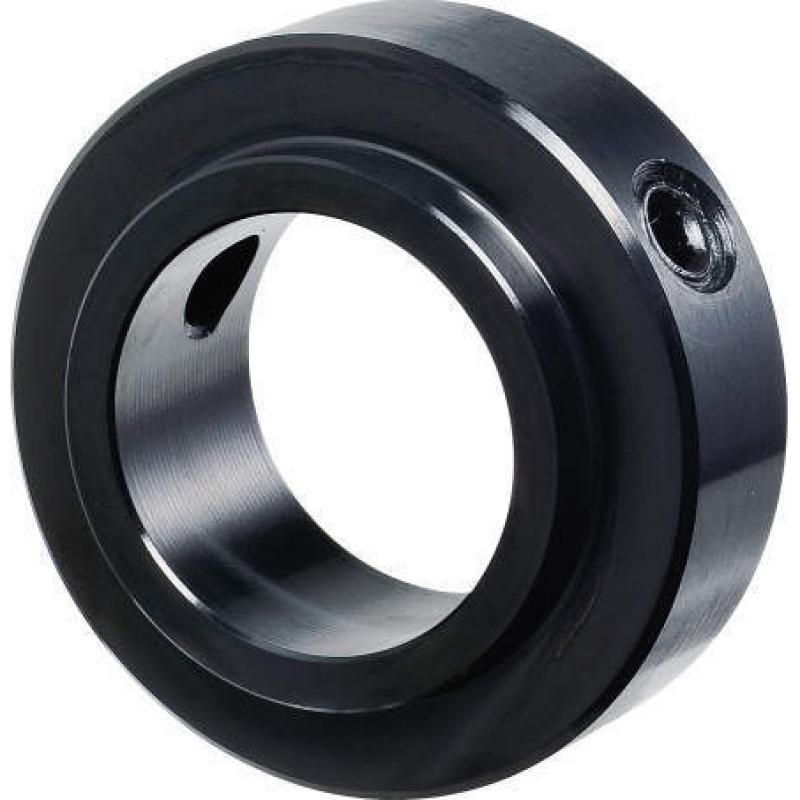

SC0307CB	鐵(S45C)/染黑	693ZZ・623ZZ	3	5	7.5	2.5	7	M3×3	1	10天
SC0407CB	鐵(S45C)/染黑	694ZZ・624ZZ	4	6	7.5	2.5	8	M3×3	1	10天
SC0507CB	鐵(S45C)/染黑	695ZZ・605ZZ・625ZZ	5	7.2	7.5	2.5	11	M3×3	1	10天
SC0607CB1	鐵(S45C)/染黑	606ZZ	6	8.4	7.5	2.5	13	M3×3	2	10天
SC0607CB2	鐵(S45C)/染黑	626ZZ	6	9.2	7.5	2.5	13	M3×3	2	10天
SC0607CB3	鐵(S45C)/染黑	696ZZ	6	8	7.5	2.5	13	M3×3	2	10天
SC0809CB1	鐵(S45C)/染黑	608ZZ	8	11.7	9.5	2.5	18	M4×4	2	10天
SC0809CB2	鐵(S45C)/染黑	628ZZ	8	11.4	9.5	2.5	18	M4×4	2	10天
SC0809CB3	鐵(S45C)/染黑	698ZZ	8	10.4	9.5	2.5	18	M4×4	2	10天
SC1011CB1	鐵(S45C)/染黑	6000ZZ	10	14.2	11	3	20	M5×6	2	10天
SC1011CB2	鐵(S45C)/染黑	6200ZZ	10	16.7	11	3	20	M5×6	2	10天
SC1011CB3	鐵(S45C)/染黑	6900ZZ	10	13.2	11	3	20	M5×6	2	10天
SC1211CB1	鐵(S45C)/染黑	6001ZZ	12	17.2	11	3	22	M5×6	2	10天
SC1211CB2	鐵(S45C)/染黑	6201ZZ	12	17.7	11	3	22	M5×6	2	10天
SC1211CB3	鐵(S45C)/染黑	6901ZZ	12	15.2	11	3	22	M5×6	2	10天
SC1511CB1	鐵(S45C)/染黑	6002ZZ	15	20.2	11	3	25	M5×6	2	10天
SC1511CB2	鐵(S45C)/染黑	6202ZZ	15	21.2	11	3	25	M5×6	2	10天
SC1511CB3	鐵(S45C)/染黑	6902ZZ	15	18.7	11	3	25	M5×6	2	10天
SC1713CB1	鐵(S45C)/染黑	6003ZZ	17	22.2	13	3	28	M6×6	2	10天
SC1713CB2	鐵(S45C)/染黑	6203ZZ	17	24.2	13	3	28	M6×6	2	10天
SC1713CB3	鐵(S45C)/染黑	6903ZZ	17	20.2	13	3	28	M6×6	2	10天
SC2013CB1	鐵(S45C)/染黑	6004ZZ	20	25.2	13	3	35	M6×6	2	10天
SC2013CB2	鐵(S45C)/染黑	6204ZZ	20	27.2	13	3	35	M6×6	2	10天
SC2013CB3	鐵(S45C)/染黑	6904ZZ	20	24.7	13	3	35	M6×6	2	10天
SC2513CB1	鐵(S45C)/染黑	6005ZZ	25	31.2	13.5	3.5	38	M6×6	2	10天
SC2513CB2	鐵(S45C)/染黑	6205ZZ	25	33.2	13.5	3.5	38	M6×6	2	10天
SC2513CB3	鐵(S45C)/染黑	6905ZZ	25	30.2	13.5	3.5	38	M6×6	2	10天
SC3015CB1	鐵(S45C)/染黑	6006ZZ	30	38.2	15.5	3.5	45	M8×8	2	10天
SC3015CB2	鐵(S45C)/染黑	6206ZZ	30	40.2	15.5	3.5	45	M8×8	2	10天
SC3015CB3	鐵(S45C)/染黑	6906ZZ	30	35.2	15.5	3.5	45	M8×8	2	10天
SC3516CB1	鐵(S45C)/染黑	6007ZZ	35	43.2	16.5	4.5	50	M8×8	2	10天
SC3516CB2	鐵(S45C)/染黑	6207ZZ	35	46.2	16.5	4.5	50	M8×8	2	10天
SC3516CB3	鐵(S45C)/染黑	6907ZZ	35	41.2	16.5	4.5	50	M8×8	2	10天
SC4018CB1	鐵(S45C)/染黑	6008ZZ	40	48.2	18.5	4.5	60	M10×8	2	10天
SC4018CB2	鐵(S45C)/染黑	6208ZZ	40	52.2	18.5	4.5	60	M10×8	2	10天
SC4018CB3	鐵(S45C)/染黑	6908ZZ	40	46.2	18.5	4.5	60	M10×8	2	10天

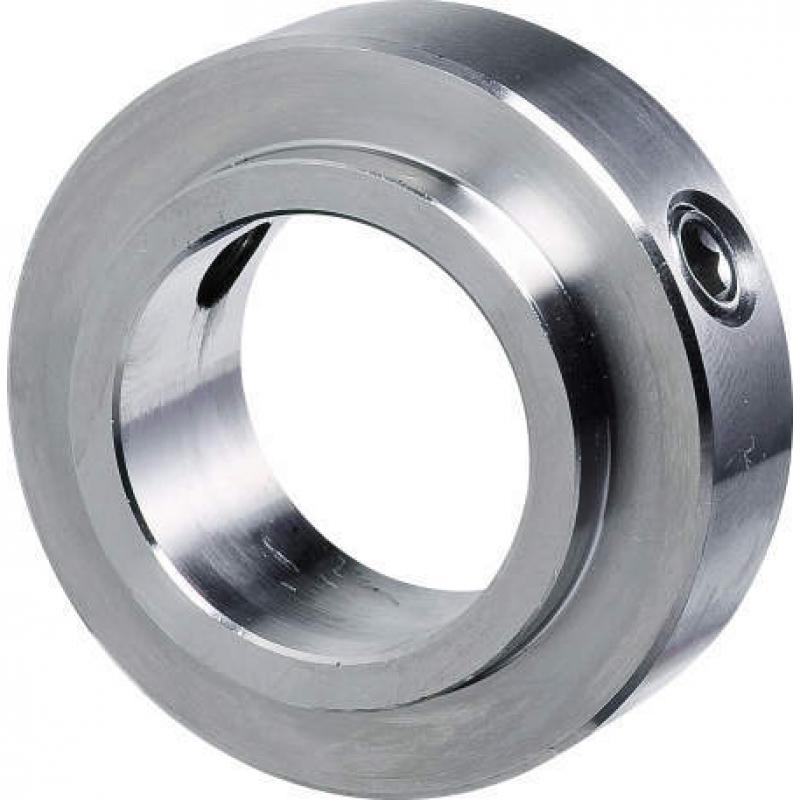

SC0307MB	鐵(S45C)/鍍無電解鎳	693ZZ・623ZZ	3	5	7.5	2.5	7	M3×3	1	10天
SC0407MB	鐵(S45C)/鍍無電解鎳	694ZZ・624ZZ	4	6	7.5	2.5	8	M3×3	1	10天
SC0507MB	鐵(S45C)/鍍無電解鎳	695ZZ・605ZZ・625ZZ	5	7.2	7.5	2.5	11	M3×3	1	10天
SC0607MB1	鐵(S45C)/鍍無電解鎳	606ZZ	6	8.4	7.5	2.5	13	M3×3	2	10天
SC0607MB2	鐵(S45C)/鍍無電解鎳	626ZZ	6	9.2	7.5	2.5	13	M3×3	2	10天
SC0607MB3	鐵(S45C)/鍍無電解鎳	696ZZ	6	8	7.5	2.5	13	M3×3	2	10天
SC0809MB1	鐵(S45C)/鍍無電解鎳	608ZZ	8	11.7	9.5	2.5	18	M4×4	2	10天
SC0809MB2	鐵(S45C)/鍍無電解鎳	628ZZ	8	11.4	9.5	2.5	18	M4×4	2	10天
SC0809MB3	鐵(S45C)/鍍無電解鎳	698ZZ	8	10.4	9.5	2.5	18	M4×4	2	10天
SC1011MB1	鐵(S45C)/鍍無電解鎳	6000ZZ	10	14.2	11	3	20	M5×6	2	10天
SC1011MB2	鐵(S45C)/鍍無電解鎳	6200ZZ	10	16.7	11	3	20	M5×6	2	10天
SC1011MB3	鐵(S45C)/鍍無電解鎳	6900ZZ	10	13.2	11	3	20	M5×6	2	10天
SC1211MB1	鐵(S45C)/鍍無電解鎳	6001ZZ	12	17.2	11	3	22	M5×6	2	10天
SC1211MB2	鐵(S45C)/鍍無電解鎳	6201ZZ	12	17.7	11	3	22	M5×6	2	10天
SC1211MB3	鐵(S45C)/鍍無電解鎳	6901ZZ	12	15.2	11	3	22	M5×6	2	10天
SC1511MB1	鐵(S45C)/鍍無電解鎳	6002ZZ	15	20.2	11	3	25	M5×6	2	10天
SC1511MB2	鐵(S45C)/鍍無電解鎳	6202ZZ	15	21.2	11	3	25	M5×6	2	10天
SC1511MB3	鐵(S45C)/鍍無電解鎳	6902ZZ	15	18.7	11	3	25	M5×6	2	10天
SC1713MB1	鐵(S45C)/鍍無電解鎳	6003ZZ	17	22.2	13	3	28	M6×6	2	10天
SC1713MB2	鐵(S45C)/鍍無電解鎳	6203ZZ	17	24.2	13	3	28	M6×6	2	10天
SC1713MB3	鐵(S45C)/鍍無電解鎳	6903ZZ	17	20.2	13	3	28	M6×6	2	10天
SC2013MB1	鐵(S45C)/鍍無電解鎳	6004ZZ	20	25.2	13	3	35	M6×6	2	10天
SC2013MB2	鐵(S45C)/鍍無電解鎳	6204ZZ	20	27.2	13	3	35	M6×6	2	10天
SC2013MB3	鐵(S45C)/鍍無電解鎳	6904ZZ	20	24.7	13	3	35	M6×6	2	10天
SC2513MB1	鐵(S45C)/鍍無電解鎳	6005ZZ	25	31.2	13.5	3.5	38	M6×6	2	10天
SC2513MB2	鐵(S45C)/鍍無電解鎳	6205ZZ	25	33.2	13.5	3.5	38	M6×6	2	10天
SC2513MB3	鐵(S45C)/鍍無電解鎳	6905ZZ	25	30.2	13.5	3.5	38	M6×6	2	10天
SC3015MB1	鐵(S45C)/鍍無電解鎳	6006ZZ	30	38.2	15.5	3.5	45	M8×8	2	10天
SC3015MB2	鐵(S45C)/鍍無電解鎳	6206ZZ	30	40.2	15.5	3.5	45	M8×8	2	10天
SC3015MB3	鐵(S45C)/鍍無電解鎳	6906ZZ	30	35.2	15.5	3.5	45	M8×8	2	10天
SC3516MB1	鐵(S45C)/鍍無電解鎳	6007ZZ	35	43.2	16.5	4.5	50	M8×8	2	10天
SC3516MB2	鐵(S45C)/鍍無電解鎳	6207ZZ	35	46.2	16.5	4.5	50	M8×8	2	10天
SC3516MB3	鐵(S45C)/鍍無電解鎳	6907ZZ	35	41.2	16.5	4.5	50	M8×8	2	10天
SC4018MB1	鐵(S45C)/鍍無電解鎳	6008ZZ	40	48.2	18.5	4.5	60	M10×8	2	10天
SC4018MB2	鐵(S45C)/鍍無電解鎳	6208ZZ	40	52.2	18.5	4.5	60	M10×8	2	10天
SC4018MB3	鐵(S45C)/鍍無電解鎳	6908ZZ	40	46.2	18.5	4.5	60	M10×8	2	10天

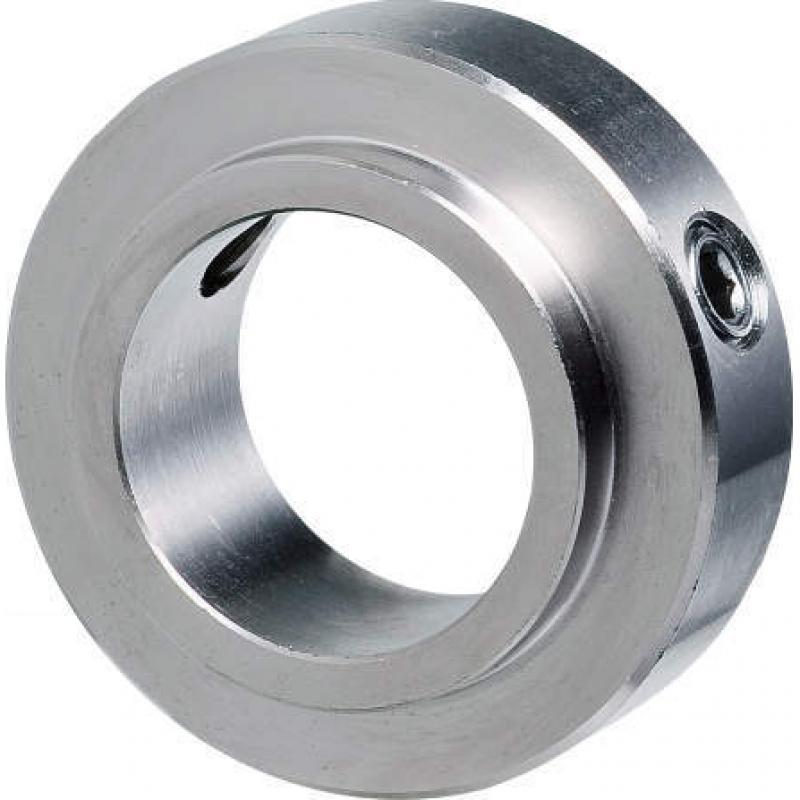

SC0307SB	不銹鋼(SUS304)	693ZZ・623ZZ	3	5	7.5	2.5	7	M3×3	1	10天
SC0407SB	不銹鋼(SUS304)	694ZZ・624ZZ	4	6	7.5	2.5	8	M3×3	1	10天
SC0507SB	不銹鋼(SUS304)	695ZZ・605ZZ・625ZZ	5	7.2	7.5	2.5	11	M3×3	1	10天
SC0607SB1	不銹鋼(SUS304)	606ZZ	6	8.4	7.5	2.5	13	M3×3	2	10天
SC0607SB2	不銹鋼(SUS304)	626ZZ	6	9.2	7.5	2.5	13	M3×3	2	10天
SC0607SB3	不銹鋼(SUS304)	696ZZ	6	8	7.5	2.5	13	M3×3	2	10天
SC0809SB1	不銹鋼(SUS304)	608ZZ	8	11.7	9.5	2.5	18	M4×4	2	10天
SC0809SB2	不銹鋼(SUS304)	628ZZ	8	11.4	9.5	2.5	18	M4×4	2	10天
SC0809SB3	不銹鋼(SUS304)	698ZZ	8	10.4	9.5	2.5	18	M4×4	2	10天
SC1011SB1	不銹鋼(SUS304)	6000ZZ	10	14.2	11	3	20	M5×6	2	10天
SC1011SB2	不銹鋼(SUS304)	6200ZZ	10	16.7	11	3	20	M5×6	2	10天
SC1011SB3	不銹鋼(SUS304)	6900ZZ	10	13.2	11	3	20	M5×6	2	10天
SC1211SB1	不銹鋼(SUS304)	6001ZZ	12	17.2	11	3	22	M5×6	2	10天
SC1211SB2	不銹鋼(SUS304)	6201ZZ	12	17.7	11	3	22	M5×6	2	10天
SC1211SB3	不銹鋼(SUS304)	6901ZZ	12	15.2	11	3	22	M5×6	2	10天
SC1511SB1	不銹鋼(SUS304)	6002ZZ	15	20.2	11	3	25	M5×6	2	10天
SC1511SB2	不銹鋼(SUS304)	6202ZZ	15	21.2	11	3	25	M5×6	2	10天
SC1511SB3	不銹鋼(SUS304)	6902ZZ	15	18.7	11	3	25	M5×6	2	10天
SC1713SB1	不銹鋼(SUS304)	6003ZZ	17	22.2	13	3	28	M6×6	2	10天
SC1713SB2	不銹鋼(SUS304)	6203ZZ	17	24.2	13	3	28	M6×6	2	10天
SC1713SB3	不銹鋼(SUS304)	6903ZZ	17	20.2	13	3	28	M6×6	2	10天
SC2013SB1	不銹鋼(SUS304)	6004ZZ	20	25.2	13	3	35	M6×6	2	10天
SC2013SB2	不銹鋼(SUS304)	6204ZZ	20	27.2	13	3	35	M6×6	2	10天
SC2013SB3	不銹鋼(SUS304)	6904ZZ	20	24.7	13	3	35	M6×6	2	10天
SC2513SB1	不銹鋼(SUS304)	6005ZZ	25	31.2	13.5	3.5	38	M6×6	2	10天
SC2513SB2	不銹鋼(SUS304)	6205ZZ	25	33.2	13.5	3.5	38	M6×6	2	10天
SC2513SB3	不銹鋼(SUS304)	6905ZZ	25	30.2	13.5	3.5	38	M6×6	2	10天
SC3015SB1	不銹鋼(SUS304)	6006ZZ	30	38.2	15.5	3.5	45	M8×8	2	10天

顯示前 100 筆（共 108 筆），完整資料請洽詢。
