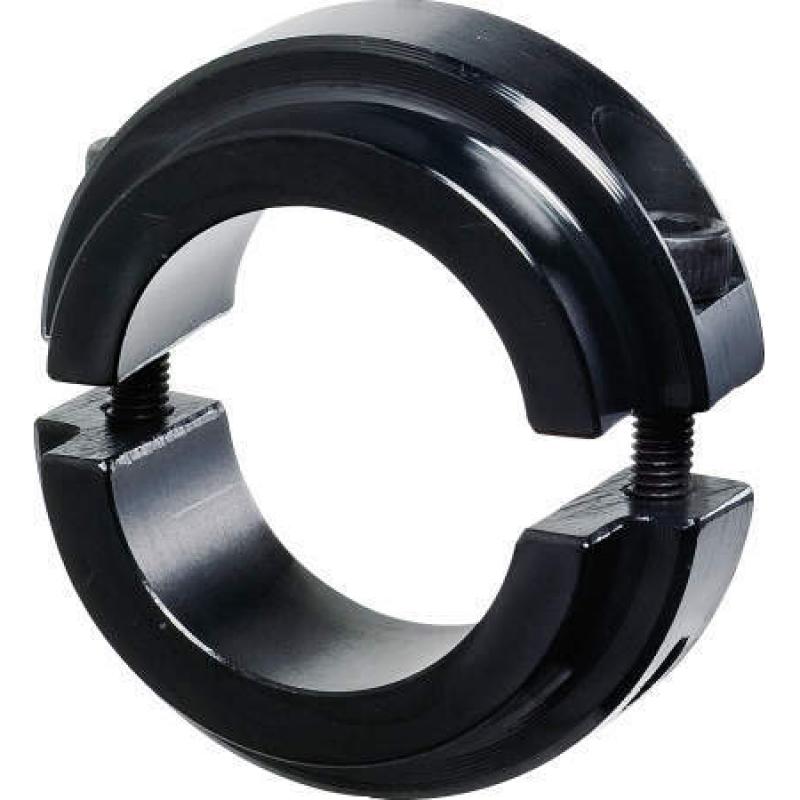

軸承固定用型(長型) 分離環

Name: 軸承固定用型(長型) 分離環
Brand: IWATA 岩田製作所
Availability: InStock

IWATA 岩田製作所

【CAD取得、價格・交期確認可】可簡單拆卸的分離型

・便於機械組裝及維修的分離構造固定環。
・推力強，且不易損傷軸。
・按下軸承的內圈並固定。
・轂部為長型。

#固定環#定位

選型

數量

前往詢價單

型號規格表

搜尋型號:

左右滑動查看完整表格

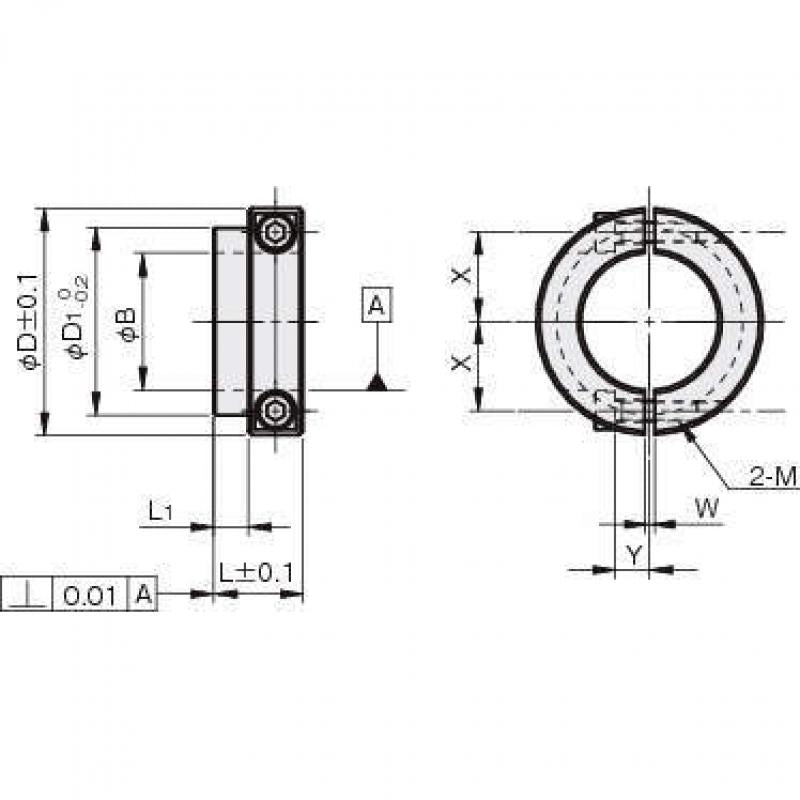

型式	材質/表面處理	適用軸承	內徑 φB	轂徑 φD1	寬-L	寬-L1	外徑 φD	W	X	Y	緊固螺栓 M	參考出貨日
SCSS0812CLB1	鐵(S45C)/染黑	608ZZ	8	11.7	12	4	20	1.5	6.5	4	M3×10	10天
SCSS0812CLB2	鐵(S45C)/染黑	628ZZ	8	13.2	12	4	20	1.5	6.5	4	M3×10	10天
SCSS0812CLB3	鐵(S45C)/染黑	698ZZ	8	11.2	12	4	20	1.5	6.5	4	M3×10	10天
SCSS1012CLB1	鐵(S45C)/染黑	6000ZZ	10	14.7	12	4	22	1.5	7.5	4	M3×10	10天
SCSS1012CLB2	鐵(S45C)/染黑	6200ZZ	10	17.2	12	4	22	1.5	7.5	4	M3×10	10天
SCSS1012CLB3	鐵(S45C)/染黑	6900ZZ	10	14.2	12	4	22	1.5	7.5	4	M3×10	10天
SCSS1212CLB1	鐵(S45C)/染黑	6001ZZ	12	17.2	12	4	24	1.5	8.5	5	M3×10	10天
SCSS1212CLB2	鐵(S45C)/染黑	6201ZZ	12	18.7	12	4	24	1.5	8.5	5	M3×10	10天
SCSS1212CLB3	鐵(S45C)/染黑	6901ZZ	12	16.2	12	4	24	1.5	8.5	5	M3×10	10天
SCSS1512CLB1	鐵(S45C)/染黑	6002ZZ	15	20.2	12	4	27	1.5	10	5	M3×10	10天
SCSS1512CLB2	鐵(S45C)/染黑	6202ZZ	15	21.7	12	4	27	1.5	10	5	M3×10	10天
SCSS1512CLB3	鐵(S45C)/染黑	6902ZZ	15	19.2	12	4	27	1.5	10	5	M3×10	10天
SCSS1712CLB1	鐵(S45C)/染黑	6003ZZ	17	22.2	12	4	29	1.5	11	5	M3×12	10天
SCSS1712CLB2	鐵(S45C)/染黑	6203ZZ	17	24.2	12	4	29	1.5	11	5	M3×12	10天
SCSS1712CLB3	鐵(S45C)/染黑	6903ZZ	17	21.2	12	4	29	1.5	11	5	M3×12	10天
SCSS2013CLB1	鐵(S45C)/染黑	6004ZZ	20	27.2	13	5	33	1.5	13	5	M3×12	10天
SCSS2013CLB2	鐵(S45C)/染黑	6204ZZ	20	29.2	13	5	33	1.5	13	5	M3×12	10天
SCSS2013CLB3	鐵(S45C)/染黑	6904ZZ	20	25.2	13	5	33	1.5	13	5	M3×12	10天
SCSS2514CLB1	鐵(S45C)/染黑	6005ZZ	25	31.7	14	5	42	1.5	16	6.5	M4×16	10天
SCSS2514CLB2	鐵(S45C)/染黑	6205ZZ	25	33.2	14	5	42	1.5	16	6.5	M4×16	10天
SCSS2514CLB3	鐵(S45C)/染黑	6905ZZ	25	30.2	14	5	42	1.5	16	6.5	M4×16	10天
SCSS3017CLB1	鐵(S45C)/染黑	6006ZZ	30	38.2	17	6	50	1.5	19.5	7.5	M5×16	10天
SCSS3017CLB2	鐵(S45C)/染黑	6206ZZ	30	40.2	17	6	50	1.5	19.5	7.5	M5×16	10天
SCSS3017CLB3	鐵(S45C)/染黑	6906ZZ	30	35.2	17	6	50	1.5	19.5	7.5	M5×16	10天
SCSS3517CLB1	鐵(S45C)/染黑	6007ZZ	35	43.2	17	6	55	1.5	22	8.5	M5×16	10天
SCSS3517CLB2	鐵(S45C)/染黑	6207ZZ	35	46.2	17	6	55	1.5	22	8.5	M5×16	10天
SCSS3517CLB3	鐵(S45C)/染黑	6907ZZ	35	41.2	17	6	55	1.5	22	8.5	M5×16	10天
SCSS4017CLB1	鐵(S45C)/染黑	6008ZZ	40	48.2	17	6	60	1.5	25	8.5	M5×16	10天
SCSS4017CLB2	鐵(S45C)/染黑	6208ZZ	40	52.2	17	6	60	1.5	25	8.5	M5×16	10天
SCSS4017CLB3	鐵(S45C)/染黑	6908ZZ	40	46.2	17	6	60	1.5	25	8.5	M5×16	10天
SCSS4519CLB1	鐵(S45C)/染黑	6009ZZ・6909ZZ	45	50	19	6	70	2	29	8	M6×20	10天
SCSS4519CLB2	鐵(S45C)/染黑	6209ZZ	45	53	19	6	70	2	29	8	M6×20	10天
SCSS5019CLB1	鐵(S45C)/染黑	6010ZZ・6910ZZ	50	56	19	6	75	2	31.5	8	M6×20	10天
SCSS5019CLB2	鐵(S45C)/染黑	6210ZZ	50	59	19	6	75	2	31.5	8	M6×20	10天
SCSS5519CLB1	鐵(S45C)/染黑	6011ZZ・6911ZZ	55	62.5	19	6	80	2	34	8.5	M6×20	10天
SCSS5519CLB2	鐵(S45C)/染黑	6211ZZ	55	66	19	6	80	2	34	8.5	M6×20	10天
SCSS0812MLB1	鐵(S45C)/鍍無電解鎳	608ZZ	8	11.7	12	4	20	1.5	6.5	4	M3×10	需確認
SCSS0812MLB2	鐵(S45C)/鍍無電解鎳	628ZZ	8	13.2	12	4	20	1.5	6.5	4	M3×10	需確認
SCSS0812MLB3	鐵(S45C)/鍍無電解鎳	698ZZ	8	11.2	12	4	20	1.5	6.5	4	M3×10	需確認
SCSS1012MLB1	鐵(S45C)/鍍無電解鎳	6000ZZ	10	14.7	12	4	22	1.5	7.5	4	M3×10	需確認
SCSS1012MLB2	鐵(S45C)/鍍無電解鎳	6200ZZ	10	17.2	12	4	22	1.5	7.5	4	M3×10	需確認
SCSS1012MLB3	鐵(S45C)/鍍無電解鎳	6900ZZ	10	14.2	12	4	22	1.5	7.5	4	M3×10	需確認
SCSS1212MLB1	鐵(S45C)/鍍無電解鎳	6001ZZ	12	17.2	12	4	24	1.5	8.5	5	M3×10	需確認
SCSS1212MLB2	鐵(S45C)/鍍無電解鎳	6201ZZ	12	18.7	12	4	24	1.5	8.5	5	M3×10	需確認
SCSS1212MLB3	鐵(S45C)/鍍無電解鎳	6901ZZ	12	16.2	12	4	24	1.5	8.5	5	M3×10	需確認
SCSS1512MLB1	鐵(S45C)/鍍無電解鎳	6002ZZ	15	20.2	12	4	27	1.5	10	5	N3×10	需確認
SCSS1512MLB2	鐵(S45C)/鍍無電解鎳	6202ZZ	15	21.7	12	4	27	1.5	10	5	M3×10	需確認
SCSS1512MLB3	鐵(S45C)/鍍無電解鎳	6902ZZ	15	19.2	12	4	27	1.5	10	5	M3×10	需確認
SCSS1712MLB1	鐵(S45C)/鍍無電解鎳	6003ZZ	17	22.2	12	4	29	1.5	11	5	M3×12	需確認
SCSS1712MLB2	鐵(S45C)/鍍無電解鎳	6203ZZ	17	24.2	12	4	29	1.5	11	5	M3×12	需確認
SCSS1712MLB3	鐵(S45C)/鍍無電解鎳	6903ZZ	17	21.2	12	4	29	1.5	11	5	M3×12	需確認
SCSS2013MLB1	鐵(S45C)/鍍無電解鎳	6004ZZ	20	27.2	13	5	33	1.5	13	5	M3×12	需確認
SCSS2013MLB2	鐵(S45C)/鍍無電解鎳	6204ZZ	20	29.2	13	5	33	1.5	13	5	M3×12	需確認
SCSS2013MLB3	鐵(S45C)/鍍無電解鎳	6904ZZ	20	25.2	13	5	33	1.5	13	5	M3×12	需確認
SCSS2514MLB1	鐵(S45C)/鍍無電解鎳	6005ZZ	25	31.7	14	5	42	1.5	16	6.5	M4×16	需確認
SCSS2514MLB2	鐵(S45C)/鍍無電解鎳	6205ZZ	25	33.2	14	5	42	1.5	16	6.5	M4×16	需確認
SCSS2514MLB3	鐵(S45C)/鍍無電解鎳	6905ZZ	25	30.2	14	5	42	1.5	16	6.5	M4×16	需確認
SCSS3017MLB1	鐵(S45C)/鍍無電解鎳	6006ZZ	30	38.2	17	6	50	1.5	19.5	7.5	M5×16	需確認
SCSS3017MLB2	鐵(S45C)/鍍無電解鎳	6206ZZ	30	17	17	6	50	1.5	19.5	7.5	M5×16	需確認
SCSS3017MLB3	鐵(S45C)/鍍無電解鎳	6906ZZ	30	35.2	17	6	50	1.5	19.5	7.5	M5×16	需確認
SCSS3517MLB1	鐵(S45C)/鍍無電解鎳	6007ZZ	35	43.2	17	6	55	1.5	22	8.5	M5×16	需確認
SCSS3517MLB2	鐵(S45C)/鍍無電解鎳	6207ZZ	35	46.2	17	6	55	1.5	22	8.5	M5×16	需確認
SCSS3517MLB3	鐵(S45C)/鍍無電解鎳	6907ZZ	35	41.2	17	6	55	1.5	22	8.5	M5×16	需確認
SCSS4017MLB1	鐵(S45C)/鍍無電解鎳	6008ZZ	40	48.2	17	6	60	1.5	25	8.5	M5×16	需確認
SCSS4017MLB2	鐵(S45C)/鍍無電解鎳	6208ZZ	40	52.2	17	6	60	1.5	25	8.5	M5×16	需確認
SCSS4017MLB3	鐵(S45C)/鍍無電解鎳	6908ZZ	40	46.2	17	6	60	1.5	25	8.5	M5×16	需確認
SCSS4519MLB1	鐵(S45C)/鍍無電解鎳	6009ZZ・6909ZZ	45	50	19	6	70	2	29	8	M6×20	需確認
SCSS4519MLB2	鐵(S45C)/鍍無電解鎳	6209ZZ	45	53	19	6	70	2	29	8	M6×20	需確認
SCSS5019MLB1	鐵(S45C)/鍍無電解鎳	6010ZZ・6910ZZ	50	56	19	6	75	2	31.5	8	M6×20	需確認
SCSS5019MLB2	鐵(S45C)/鍍無電解鎳	6210ZZ	50	59	19	6	75	2	31.5	8	M6×20	需確認
SCSS5519MLB1	鐵(S45C)/鍍無電解鎳	6011ZZ・6911ZZ	55	62.5	19	6	80	2	34	8.5	M6×20	需確認
SCSS5519MLB2	鐵(S45C)/鍍無電解鎳	6211ZZ	55	66	19	6	80	2	34	8.5	M6×20	需確認

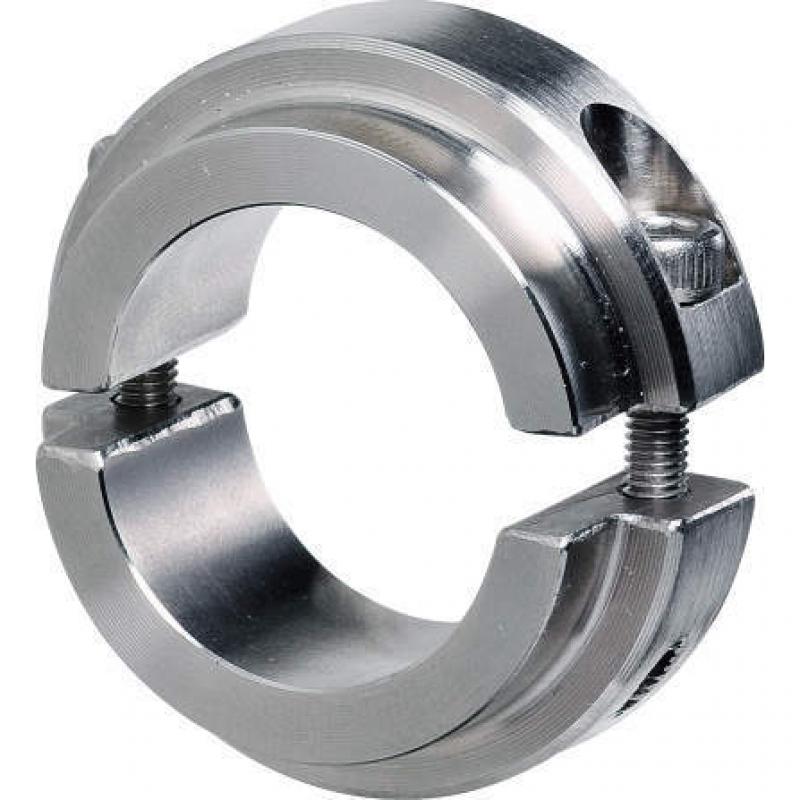

SCSS0812SLB1	不銹鋼(SUS304)	608ZZ	8	11.7	12	4	20	1.5	6.5	4	M3×10	10天
SCSS0812SLB2	不銹鋼(SUS304)	628ZZ	8	13.2	12	4	20	1.5	6.5	4	M3×10	10天
SCSS0812SLB3	不銹鋼(SUS304)	698ZZ	8	11.2	12	4	20	1.5	6.5	4	M3×10	10天
SCSS1012SLB1	不銹鋼(SUS304)	6000ZZ	10	14.7	12	4	22	1.5	7.5	4	M3×10	10天
SCSS1012SLB2	不銹鋼(SUS304)	6200ZZ	10	17.2	12	4	22	1.5	7.5	4	M3×10	10天
SCSS1012SLB3	不銹鋼(SUS304)	6900ZZ	10	14.2	12	4	22	1.5	7.5	4	M3×10	10天
SCSS1212SLB1	不銹鋼(SUS304)	6001ZZ	12	17.2	12	4	24	1.5	8.5	5	M3×10	10天
SCSS1212SLB2	不銹鋼(SUS304)	6201ZZ	12	18.7	12	4	24	1.5	8.5	5	M3×10	10天
SCSS1212SLB3	不銹鋼(SUS304)	6901ZZ	12	16.2	12	4	24	1.5	8.5	5	M3×10	10天
SCSS1512SLB1	不銹鋼(SUS304)	6002ZZ	15	20.2	12	4	27	1.5	10	5	M3×10	10天
SCSS1512SLB2	不銹鋼(SUS304)	6202ZZ	15	21.7	12	4	27	1.5	10	5	M3×10	10天
SCSS1512SLB3	不銹鋼(SUS304)	6902ZZ	15	19.2	12	4	27	1.5	10	5	M3×10	10天
SCSS1712SLB1	不銹鋼(SUS304)	6003ZZ	17	22.2	12	4	29	1.5	11	5	M3×12	10天
SCSS1712SLB2	不銹鋼(SUS304)	6203ZZ	17	24.2	12	4	29	1.5	11	5	M3×12	10天
SCSS1712SLB3	不銹鋼(SUS304)	6903ZZ	17	21.2	12	4	29	1.5	11	5	M3×12	10天
SCSS2013SLB1	不銹鋼(SUS304)	6004ZZ	20	27.2	13	5	33	1.5	13	5	M3×12	10天
SCSS2013SLB2	不銹鋼(SUS304)	6204ZZ	20	29.2	13	5	33	1.5	13	5	M3×12	10天
SCSS2013SLB3	不銹鋼(SUS304)	6904ZZ	20	25.2	13	5	33	1.5	13	5	M3×12	10天
SCSS2514SLB1	不銹鋼(SUS304)	6005ZZ	25	31.7	14	5	42	1.5	16	6.5	M4×16	10天
SCSS2514SLB2	不銹鋼(SUS304)	6205ZZ	25	33.2	14	5	42	1.5	16	6.5	M4×16	10天
SCSS2514SLB3	不銹鋼(SUS304)	6905ZZ	25	30.2	14	5	42	1.5	16	6.5	M4×16	10天
SCSS3017SLB1	不銹鋼(SUS304)	6006ZZ	30	38.2	17	6	50	1.5	19.5	7.5	M5×16	10天
SCSS3017SLB2	不銹鋼(SUS304)	6206ZZ	30	40.2	17	6	50	1.5	19.5	7.5	M5×16	10天
SCSS3017SLB3	不銹鋼(SUS304)	6906ZZ	30	35.2	17	6	50	1.5	19.5	7.5	M5×16	10天
SCSS3517SLB1	不銹鋼(SUS304)	6007ZZ	35	43.2	17	6	55	1.5	22	8.5	M5×16	10天
SCSS3517SLB2	不銹鋼(SUS304)	6207ZZ	35	46.2	17	6	55	1.5	22	8.5	M5×16	10天
SCSS3517SLB3	不銹鋼(SUS304)	6907ZZ	35	41.2	17	6	55	1.5	22	8.5	M5×16	10天
SCSS4017SLB1	不銹鋼(SUS304)	6008ZZ	40	48.2	17	6	60	1.5	25	8.5	M5×16	10天

顯示前 100 筆（共 108 筆），完整資料請洽詢。
