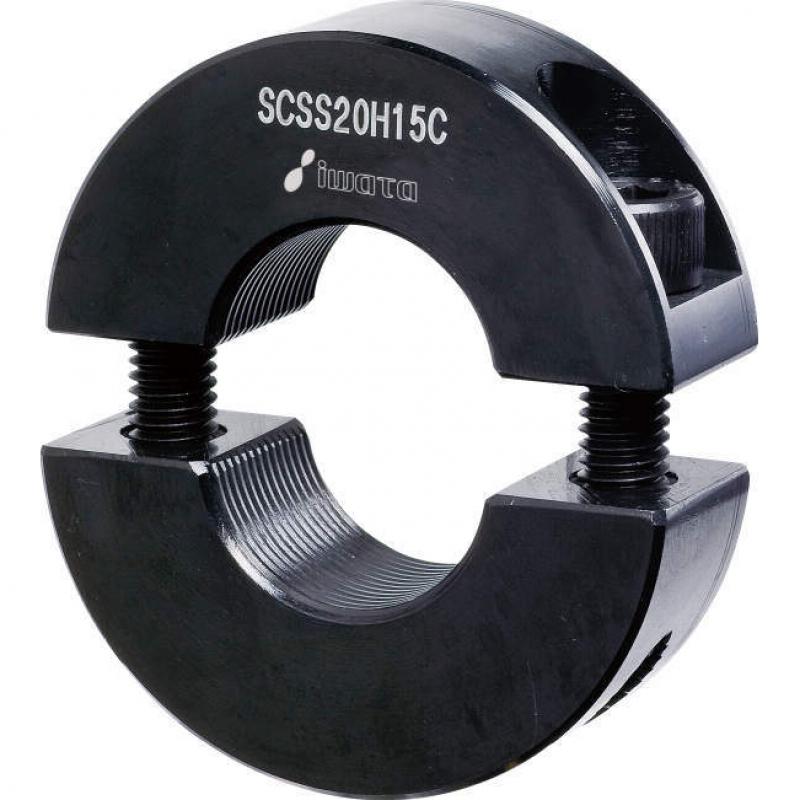

內徑螺牙型(細牙) 分離環
【CAD取得、價格・交期確認可】可簡單拆卸的分離型
・便於機械組裝及維修的分離構造固定環。
・推力強，且不易損傷軸。
・內徑有細牙螺紋，適用於帶有螺牙的軸。
#固定環#定位
- 型號規格表
左右滑動查看完整表格
| 型式 | 材質/表面處理 | 內徑螺牙 M.B | 寬 L | 外徑 φD | W | X | Y | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCSS08H09C | 鐵(S45C)/染黑 | M8×P0.75 | 9 | 25 | 1.8 | 8.25 | 3 | M3×12 | 26 | 10天 |
| SCSS10H09C | 鐵(S45C)/染黑 | M10×P 0.75 | 9 | 25 | 1.8 | 8.25 | 3 | M3×12 | 23 | 10天 |
| SCSS12H12C | 鐵(S45C)/染黑 | M12×P1.0 | 12 | 31 | 1.8 | 10.75 | 4 | M4×12 | 52 | 10天 |
| SCSS15H14C | 鐵(S45C)/染黑 | M15×P1.0 | 14 | 38 | 1.8 | 13.25 | 5 | M5×16 | 91 | 10天 |
| SCSS16H14C | 鐵(S45C)/染黑 | M16×P1.0 | 14 | 38 | 1.8 | 13.5 | 5 | M5×16 | 89 | 10天 |
| SCSS20H15C | 鐵(S45C)/染黑 | M20×P1.0 | 15 | 44 | 1.8 | 16 | 6 | M6×20 | 126 | 10天 |
| SCSS25H15C | 鐵(S45C)/染黑 | M25×P1.5 | 15 | 50 | 1.8 | 18.75 | 6 | M6×20 | 154 | 10天 |
| SCSS30H15C | 鐵(S45C)/染黑 | M30×P1.5 | 15 | 56 | 1.8 | 21.5 | 6 | M6×20 | 183 | 10天 |
| SCSS35H15C | 鐵(S45C)/染黑 | M35×P1.5 | 15 | 60 | 1.8 | 23.75 | 6 | M6×25 | 197 | 10天 |
