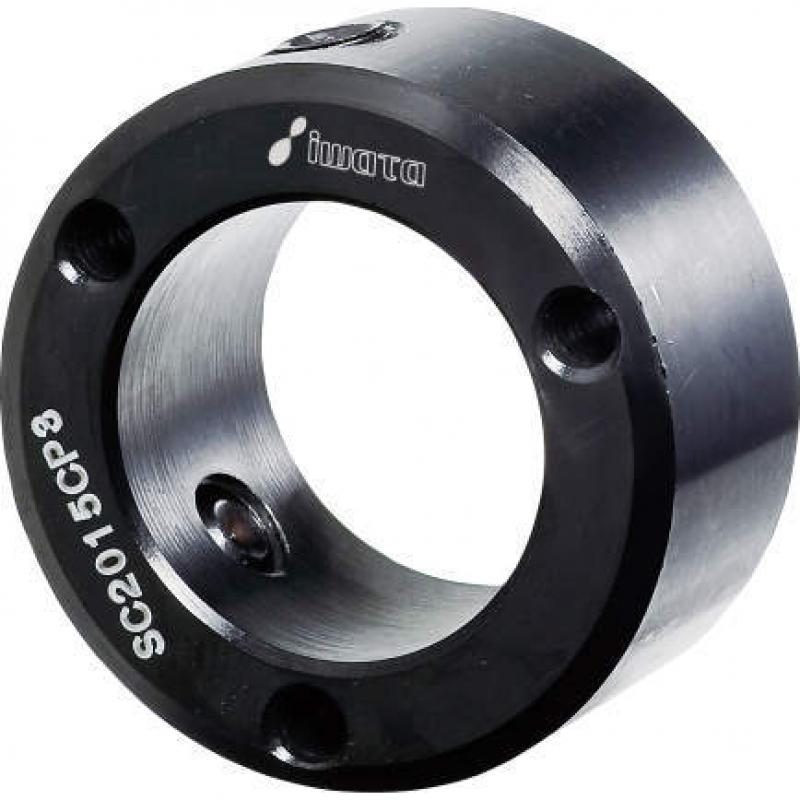

3孔型 標準固定環
【CAD取得、價格・交期確認可】止付螺絲安裝的通用型。
・可用止付螺栓固定於軸上的固定環。
・可以簡單決定使用位置，也是系列中最輕巧的類型。
・便於安裝托架、板及固定鏈輪。
#固定環#定位
- 型號規格表
左右滑動查看完整表格
| 形式 | 材質/表面處理 | 内徑 φB | 寬 L | 外徑 φD | 倒角徑 φD1 | 側孔-φS | 側孔-P.C.D | 止付螺栓 M | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|
| SC1208CP3 | 鐵(S45C)/染黑 | 12 | 8 | 22 | 20 | 3 | 17 | M4×4 | 10天 |
| SC1210CP3 | 鐵(S45C)/染黑 | 12 | 10 | 26 | 20 | 3.4 | 20 | M5×6 | 10天 |
| SC1310CP3 | 鐵(S45C)/染黑 | 13 | 10 | 26 | 20 | 3.4 | 20 | M5×6 | 10天 |
| SC1510CP3 | 鐵(S45C)/染黑 | 15 | 10 | 25 | 24 | 3.4 | 20 | M5×6 | 10天 |
| SC1512CP3 | 鐵(S45C)/染黑 | 15 | 12 | 28 | 24 | 3.4 | 22 | M5×6 | 10天 |
| SC1610CP3 | 鐵(S45C)/染黑 | 16 | 10 | 28 | 24 | 3.4 | 22 | M5×6 | 10天 |
| SC2012CP3 | 鐵(S45C)/染黑 | 20 | 12 | 32 | 29 | 3.4 | 26 | M6×6 | 10天 |
| SC2015CP3 | 鐵(S45C)/染黑 | 20 | 15 | 32 | 29 | 3.4 | 26 | M6×6 | 10天 |
| SC2515CP3 | 鐵(S45C)/染黑 | 25 | 15 | 38 | 37 | 3.4 | 32 | M6×6 | 10天 |
| SC2518CP3 | 鐵(S45C)/染黑 | 25 | 18 | 42 | 38 | 4.5 | 34 | M8×8 | 10天 |
| SC3016CP3 | 鐵(S45C)/染黑 | 30 | 16 | 45 | 42 | 4.5 | 37 | M8×8 | 10天 |
| SC3020CP3 | 鐵(S45C)/染黑 | 30 | 20 | 49 | 42 | 4.5 | 40 | M8×8 | 10天 |
| SC3520CP3 | 鐵(S45C)/染黑 | 35 | 20 | 59 | 47 | 5.5 | 48 | M8×8 | 10天 |
| SC4022CP3 | 鐵(S45C)/染黑 | 40 | 22 | 72 | 55 | 6.6 | 56 | M10×12 | 10天 |
| SC5025CP3 | 鐵(S45C)/染黑 | 50 | 25 | 79 | 65 | 6.6 | 66 | M10×12 | 10天 |
