2螺絲孔型 分離環
【CAD取得、價格・交期確認可】可簡單拆卸的分離型
・便於機械組裝及維修的分離構造固定環。
・推力強，且不易損傷軸。
・可利用端面的孔安裝托架，也可以用於固定。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

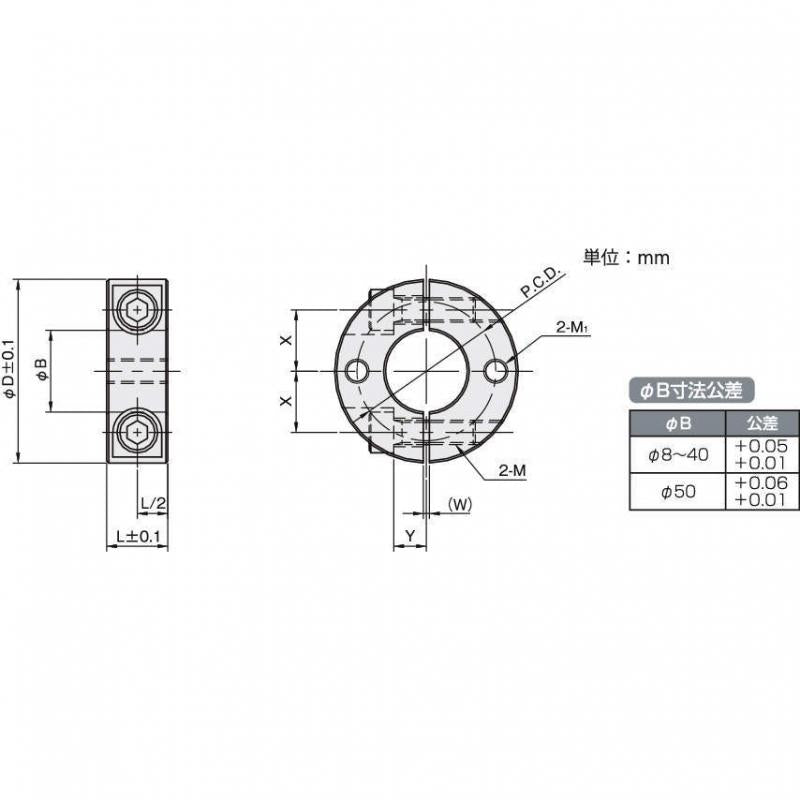

| 型式 | 材質/表面處理 | 內徑 φB | 寬 L | 外徑 φD | 螺絲孔-M1 | 螺絲孔-P.C.D. | W | X | Y | 緊固螺栓 M | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCSS0808CN2 | 鐵(S45C)/染黑 | 8 | 8 | 25 | M3 | 14 | 1.5 | 8 | 5 | M3×10 | 需確認 |
| SCSS0810CN2 | 鐵(S45C)/染黑 | 8 | 10 | 25 | M4 | 18 | 1.5 | 8 | 5 | M4×12 | 需確認 |
| SCSS0812CN2 | 鐵(S45C)/染黑 | 8 | 12 | 28 | M4 | 18 | 1.5 | 8.5 | 5 | M5×16 | 需確認 |
| SCSS0815CN2 | 鐵(S45C)/染黑 | 8 | 15 | 30 | M4 | 18 | 1.5 | 9 | 5 | M6×15 | 需確認 |
| SCSS1010CN2 | 鐵(S45C)/染黑 | 10 | 10 | 30 | M4 | 20 | 1.5 | 9 | 5 | M4×12 | 需確認 |
| SCSS1012CN2 | 鐵(S45C)/染黑 | 10 | 12 | 30 | M4 | 20 | 1.5 | 9 | 5 | M5×16 | 需確認 |
| SCSS1015CN2 | 鐵(S45C)/染黑 | 10 | 15 | 35 | M4 | 20 | 1.5 | 10 | 6 | M6×18 | 需確認 |
| SCSS1210CN2 | 鐵(S45C)/染黑 | 12 | 10 | 30 | M4 | 22 | 1.5 | 10 | 5 | M4×12 | 需確認 |
| SCSS1212CN2 | 鐵(S45C)/染黑 | 12 | 12 | 30 | M4 | 22 | 1.5 | 10 | 5 | M5×16 | 需確認 |
| SCSS1215CN2 | 鐵(S45C)/染黑 | 12 | 15 | 35 | M4 | 22 | 1.5 | 11 | 6 | M6×18 | 需確認 |
| SCSS1510CN2 | 鐵(S45C)/染黑 | 15 | 10 | 32 | M4 | 25 | 1.5 | 11 | 6 | M4×12 | 需確認 |
| SCSS1512CN2 | 鐵(S45C)/染黑 | 15 | 12 | 35 | M4 | 25 | 1.5 | 12 | 6 | M5×16 | 需確認 |
| SCSS1515CN2 | 鐵(S45C)/染黑 | 15 | 15 | 40 | M4 | 25 | 1.5 | 13 | 8 | M6×20 | 需確認 |
| SCSS1610CN2 | 鐵(S45C)/染黑 | 16 | 10 | 35 | M4 | 28 | 1.5 | 12 | 6 | M4×12 | 需確認 |
| SCSS1612CN2 | 鐵(S45C)/染黑 | 16 | 12 | 35 | M4 | 28 | 1.5 | 12 | 6 | M5×16 | 需確認 |
| SCSS1615CN2 | 鐵(S45C)/染黑 | 16 | 15 | 40 | M4 | 28 | 1.5 | 13 | 8 | M6×20 | 需確認 |
| SCSS2010CN2 | 鐵(S45C)/染黑 | 20 | 10 | 40 | M5 | 30 | 1.5 | 14 | 7 | M4×16 | 需確認 |
| SCSS2012CN2 | 鐵(S45C)/染黑 | 20 | 12 | 40 | M5 | 30 | 1.5 | 14 | 7 | M5×16 | 需確認 |

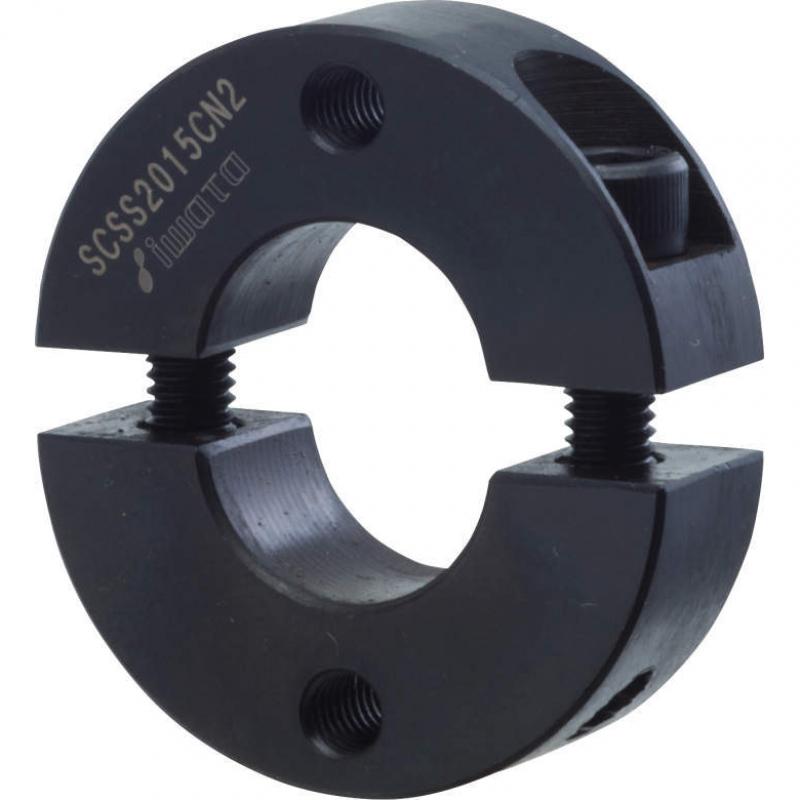

| SCSS2015CN2 | 鐵(S45C)/染黑 | 20 | 15 | 45 | M5 | 30 | 1.5 | 15 | 8 | M6×20 | 需確認 |
| SCSS2512CN2 | 鐵(S45C)/染黑 | 25 | 12 | 45 | M5 | 35 | 1.5 | 17 | 7 | M5×16 | 需確認 |
| SCSS2515CN2 | 鐵(S45C)/染黑 | 25 | 15 | 50 | M5 | 35 | 1.5 | 18 | 10 | M6×25 | 需確認 |
| SCSS3015CN2 | 鐵(S45C)/染黑 | 30 | 15 | 55 | M6 | 42 | 1.5 | 20 | 10 | M6×25 | 需確認 |
| SCSS3515CN2 | 鐵(S45C)/染黑 | 35 | 15 | 60 | M6 | 47 | 2 | 23 | 12 | M6×25 | 需確認 |
| SCSS4018CN2 | 鐵(S45C)/染黑 | 40 | 18 | 70 | M8 | 56 | 2 | 26 | 13 | M8×30 | 需確認 |
| SCSS5022CN2 | 鐵(S45C)/染黑 | 50 | 22 | 85 | M8 | 66 | 3 | 32 | 16 | M10×35 | 需確認 |
| SCSS0808MN2 | 鐵(S45C)/鍍無電解鎳 | 8 | 8 | 25 | M3 | 14 | 1.5 | 8 | 5 | M3×10 | 需確認 |
| SCSS0810MN2 | 鐵(S45C)/鍍無電解鎳 | 8 | 10 | 25 | M4 | 18 | 1.5 | 8 | 5 | M4×12 | 需確認 |
| SCSS0812MN2 | 鐵(S45C)/鍍無電解鎳 | 8 | 12 | 28 | M4 | 18 | 1.5 | 8.5 | 5 | M5×16 | 需確認 |
| SCSS0815MN2 | 鐵(S45C)/鍍無電解鎳 | 8 | 15 | 30 | M4 | 18 | 1.5 | 9 | 5 | M6×15 | 需確認 |
| SCSS1010MN2 | 鐵(S45C)/鍍無電解鎳 | 10 | 10 | 30 | M4 | 20 | 1.5 | 9 | 5 | M4×12 | 需確認 |
| SCSS1012MN2 | 鐵(S45C)/鍍無電解鎳 | 10 | 12 | 30 | M4 | 20 | 1.5 | 9 | 5 | M5×16 | 需確認 |
| SCSS1015MN2 | 鐵(S45C)/鍍無電解鎳 | 10 | 15 | 35 | M4 | 20 | 1.5 | 10 | 6 | M6×18 | 需確認 |
| SCSS1210MN2 | 鐵(S45C)/鍍無電解鎳 | 12 | 10 | 30 | M4 | 22 | 1.5 | 10 | 5 | M4×12 | 需確認 |
| SCSS1212MN2 | 鐵(S45C)/鍍無電解鎳 | 12 | 12 | 30 | M4 | 22 | 1.5 | 10 | 5 | M5×16 | 需確認 |
| SCSS1215MN2 | 鐵(S45C)/鍍無電解鎳 | 12 | 15 | 35 | M4 | 22 | 1.5 | 11 | 6 | M6×18 | 需確認 |
| SCSS1510MN2 | 鐵(S45C)/鍍無電解鎳 | 15 | 10 | 32 | M4 | 25 | 1.5 | 11 | 6 | M4×12 | 需確認 |
| SCSS1512MN2 | 鐵(S45C)/鍍無電解鎳 | 15 | 12 | 5 | M4 | 25 | 1.5 | 12 | 6 | M5×16 | 需確認 |
| SCSS1515MN2 | 鐵(S45C)/鍍無電解鎳 | 15 | 15 | 40 | M4 | 25 | 1.5 | 13 | 8 | M6×20 | 需確認 |
| SCSS1610MN2 | 鐵(S45C)/鍍無電解鎳 | 16 | 10 | 35 | M4 | 28 | 1.5 | 12 | 6 | M4×12 | 需確認 |
| SCSS1612MN2 | 鐵(S45C)/鍍無電解鎳 | 16 | 12 | 35 | M4 | 28 | 1.5 | 12 | 6 | M5×16 | 需確認 |
| SCSS1615MN2 | 鐵(S45C)/鍍無電解鎳 | 16 | 15 | 40 | M4 | 28 | 1.5 | 13 | 8 | M6×20 | 需確認 |
| SCSS2010MN2 | 鐵(S45C)/鍍無電解鎳 | 20 | 10 | 40 | M5 | 30 | 1.5 | 14 | 7 | M4×16 | 需確認 |
| SCSS2012MN2 | 鐵(S45C)/鍍無電解鎳 | 20 | 12 | 40 | M5 | 30 | 1.5 | 14 | 7 | M5×16 | 需確認 |

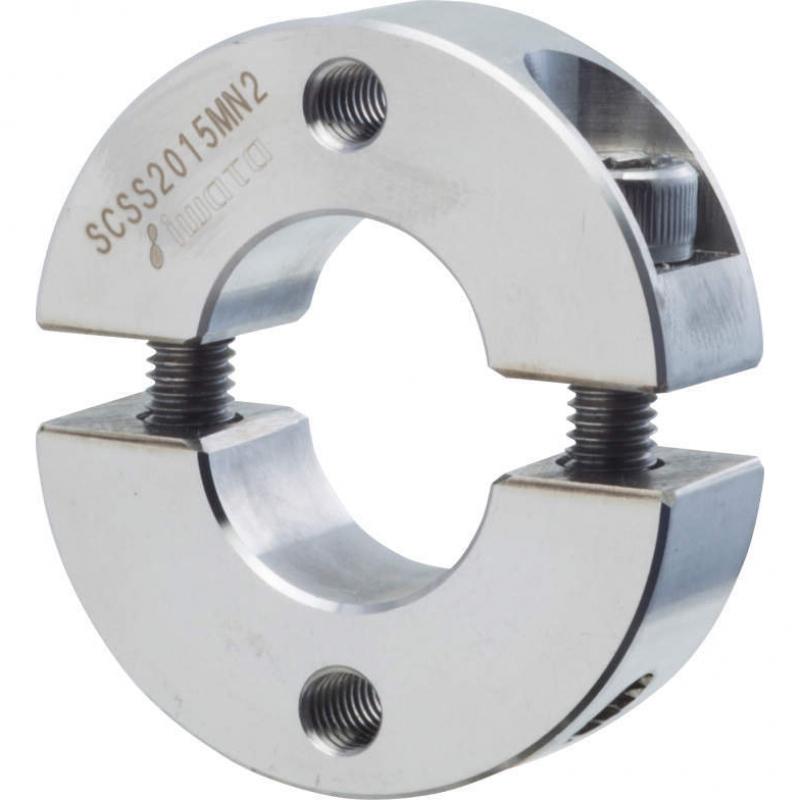

| SCSS2015MN2 | 鐵(S45C)/鍍無電解鎳 | 20 | 15 | 45 | M5 | 30 | 1.5 | 15 | 8 | M6×20 | 需確認 |
| SCSS2512MN2 | 鐵(S45C)/鍍無電解鎳 | 25 | 12 | 45 | M5 | 35 | 1.5 | 17 | 7 | M5×16 | 需確認 |
| SCSS2515MN2 | 鐵(S45C)/鍍無電解鎳 | 25 | 15 | 50 | M5 | 35 | 1.5 | 18 | 10 | M6×25 | 需確認 |
| SCSS3015MN2 | 鐵(S45C)/鍍無電解鎳 | 30 | 15 | 55 | M6 | 42 | 1.5 | 20 | 10 | M6×25 | 需確認 |
| SCSS3515MN2 | 鐵(S45C)/鍍無電解鎳 | 35 | 15 | 60 | M6 | 47 | 2 | 23 | 12 | M6×25 | 需確認 |
| SCSS4018MN2 | 鐵(S45C)/鍍無電解鎳 | 40 | 18 | 70 | M8 | 56 | 2 | 26 | 13 | M8×30 | 需確認 |
| SCSS5022MN2 | 鐵(S45C)/鍍無電解鎳 | 50 | 22 | 85 | M8 | 66 | 3 | 32 | 16 | M10×35 | 需確認 |
| SCSS0808SN2 | 不銹鋼(SUS304) | 8 | 8 | 25 | M3 | 14 | 1.5 | 8 | 5 | M3×10 | 需確認 |
| SCSS0810SN2 | 不銹鋼(SUS304) | 8 | 10 | 25 | M4 | 18 | 1.5 | 8 | 5 | M4×12 | 需確認 |
| SCSS0812SN2 | 不銹鋼(SUS304) | 8 | 12 | 28 | M4 | 18 | 1.5 | 8.5 | 5 | M5×16 | 需確認 |
| SCSS0815SN2 | 不銹鋼(SUS304) | 8 | 15 | 30 | M4 | 18 | 1.5 | 9 | 5 | M6×15 | 需確認 |
| SCSS1010SN2 | 不銹鋼(SUS304) | 10 | 10 | 30 | M4 | 20 | 1.5 | 9 | 5 | M4×12 | 需確認 |
| SCSS1012SN2 | 不銹鋼(SUS304) | 10 | 12 | 30 | M4 | 20 | 1.5 | 9 | 5 | M5×16 | 需確認 |
| SCSS1015SN2 | 不銹鋼(SUS304) | 10 | 15 | 35 | M4 | 20 | 1.5 | 10 | 6 | M6×18 | 需確認 |
| SCSS1210SN2 | 不銹鋼(SUS304) | 12 | 10 | 30 | M4 | 22 | 1.5 | 10 | 5 | M4×12 | 需確認 |
| SCSS1212SN2 | 不銹鋼(SUS304) | 12 | 12 | 30 | M4 | 22 | 1.5 | 10 | 5 | M5×16 | 需確認 |
| SCSS1215SN2 | 不銹鋼(SUS304) | 12 | 15 | 35 | M4 | 22 | 1.5 | 11 | 6 | M6×18 | 需確認 |
| SCSS1510SN2 | 不銹鋼(SUS304) | 15 | 10 | 32 | M4 | 25 | 1.5 | 11 | 6 | M4×12 | 需確認 |
| SCSS1512SN2 | 不銹鋼(SUS304) | 15 | 12 | 35 | M4 | 25 | 1.5 | 12 | 6 | M5×16 | 需確認 |
| SCSS1515SN2 | 不銹鋼(SUS304) | 15 | 15 | 40 | M4 | 25 | 1.5 | 13 | 8 | M6×20 | 需確認 |
| SCSS1610SN2 | 不銹鋼(SUS304) | 16 | 10 | 35 | M4 | 28 | 1.5 | 12 | 6 | M4×12 | 需確認 |
| SCSS1612SN2 | 不銹鋼(SUS304) | 16 | 12 | 35 | M4 | 28 | 1.5 | 12 | 6 | M5×16 | 需確認 |
| SCSS1615SN2 | 不銹鋼(SUS304) | 16 | 15 | 40 | M4 | 28 | 1.5 | 13 | 8 | M6×20 | 需確認 |
| SCSS2010SN2 | 不銹鋼(SUS304) | 20 | 10 | 40 | M5 | 30 | 1.5 | 14 | 7 | M4×16 | 需確認 |
| SCSS2012SN2 | 不銹鋼(SUS304) | 20 | 12 | 40 | M5 | 30 | 1.5 | 14 | 7 | M5×16 | 需確認 |

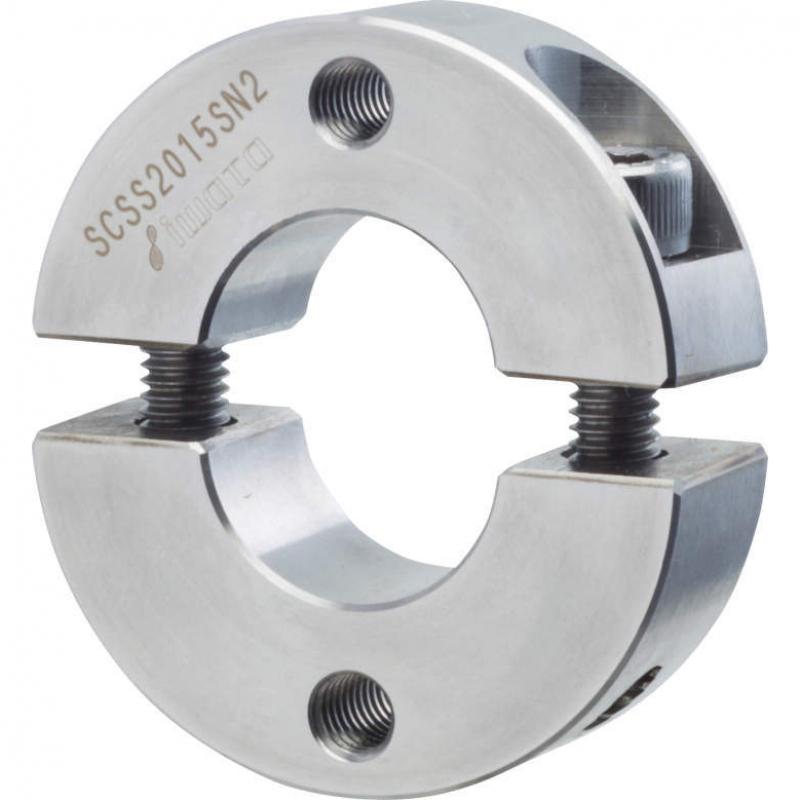

| SCSS2015SN2 | 不銹鋼(SUS304) | 20 | 15 | 45 | M5 | 30 | 1.5 | 15 | 8 | M6×20 | 需確認 |
| SCSS2512SN2 | 不銹鋼(SUS304) | 25 | 12 | 45 | M5 | 35 | 1.5 | 17 | 7 | M5×16 | 需確認 |
| SCSS2515SN2 | 不銹鋼(SUS304) | 25 | 15 | 50 | M5 | 35 | 1.5 | 18 | 10 | M6×25 | 需確認 |
| SCSS3015SN2 | 不銹鋼(SUS304) | 30 | 15 | 55 | M6 | 42 | 1.5 | 20 | 10 | M6×25 | 需確認 |
| SCSS3515SN2 | 不銹鋼(SUS304) | 35 | 15 | 60 | M6 | 47 | 2 | 23 | 12 | M6×25 | 需確認 |
| SCSS4018SN2 | 不銹鋼(SUS304) | 40 | 18 | 70 | M8 | 56 | 2 | 26 | 13 | M8×30 | 需確認 |
| SCSS5022SN2 | 不銹鋼(SUS304) | 50 | 22 | 85 | M8 | 66 | 3 | 32 | 16 | M10×35 | 需確認 |
