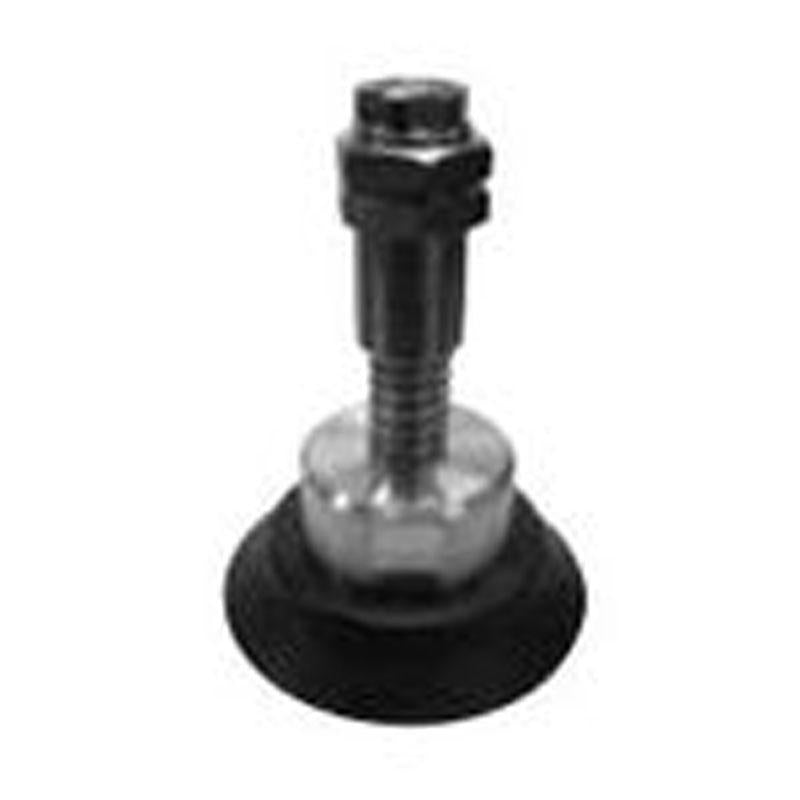

附緩衝式零件吸盤 NAPFTS/YS
備有豐富尺寸系列產品的標準平面型吸盤。
【特長】
・吸盤尺寸可對應φ1.5～200（直徑1.5～200mm）
・耐久性優異，長壽命
・行程部分採用乾式軸承
・零件部分具有行程功能，可減輕接觸吸附目標物時的負擔
【用途】
・用於金屬、樹脂、紙等各種材質的吸附輸送
・用於輸送重物時
- 型號規格表
左右滑動查看完整表格
| 型號 | A(mm) | D(mm) | E(mm) | F(mm) | G(mm) | 質量(g) | |
|---|---|---|---|---|---|---|---|

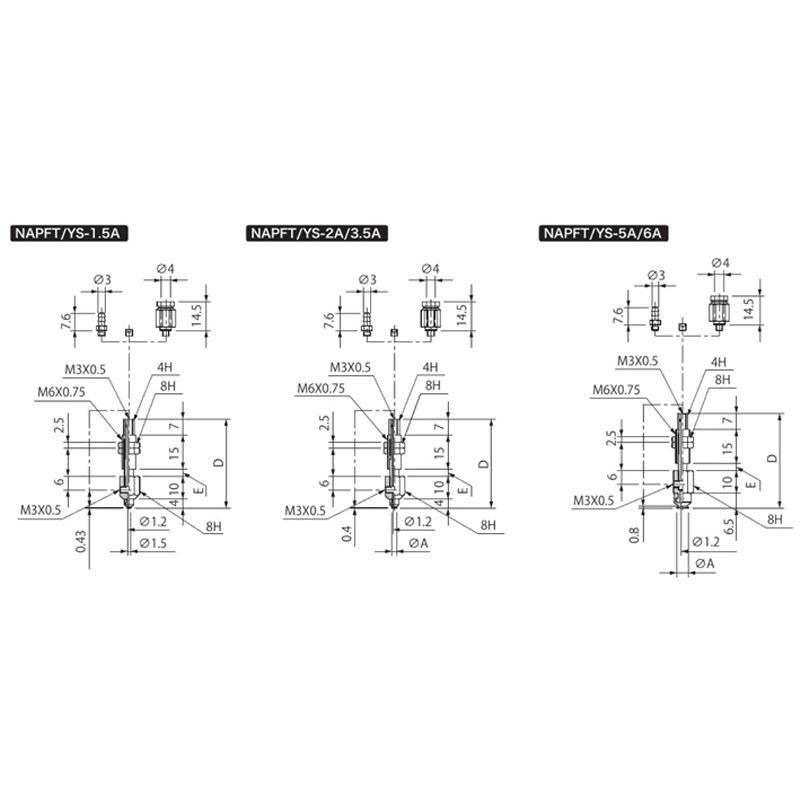

| NAPFT/YS-1.5A-3 | - | 39 | 3 | - | - | 6 | |
| NAPFT/YS-1.5A-6 | - | 42 | 6 | - | - | 6 | |
| NAPFT/YS-2A-3 | 2 | 39 | 3 | - | - | 6 | |
| NAPFT/YS-2A-6 | 2 | 42 | 6 | - | - | 6 | |
| NAPFT/YS-3.5A-3 | 3.5 | 39 | 3 | - | - | 6 | |
| NAPFT/YS-3.5A-6 | 3.5 | 42 | 6 | - | - | 6 | |
| NAPFT/YS-5A-3 | 5 | 41.5 | 3 | - | - | 7 | |
| NAPFT/YS-5A-6 | 5 | 44.5 | 6 | - | - | 7 | |
| NAPFT/YS-6A-3 | 6 | 41.5 | 3 | - | - | 7 | |
| NAPFT/YS-6A-6 | 6 | 44.5 | 6 | - | - | 7 | |

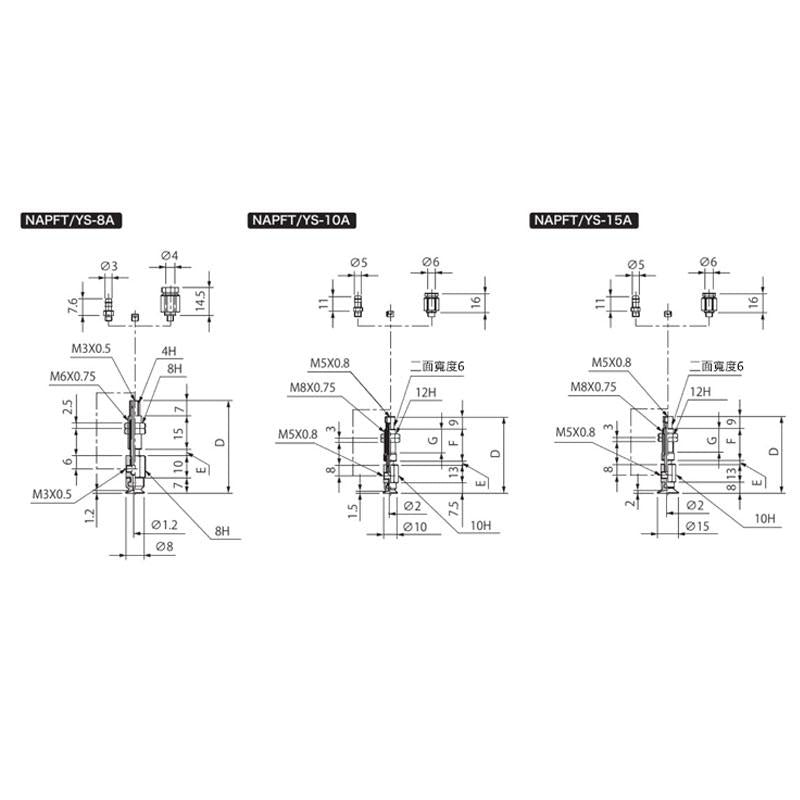

| NAPFT/YS-8A-3 | - | 42 | 3 | - | - | 7 | |
| NAPFT/YS-8A-6 | - | 45 | 6 | - | - | 7 | |
| NAPFT/YS-10A-3 | - | 55.5 | 3 | 23 | 17 | 18 | |
| NAPFT/YS-10A-10 | - | 62.5 | 10 | 23 | 17 | 18.5 | |
| NAPFT/YS-10A-15 | - | 75 | 15 | 30.5 | 24.5 | 21 | |
| NAPFT/YS-15A-3 | - | 56 | 3 | 23 | 17 | 18 | |
| NAPFT/YS-15A-10 | - | 63 | 10 | 23 | 17 | 18.5 | |
| NAPFT/YS-15A-15 | - | 75.5 | 15 | 30.5 | 24.5 | 21 | |

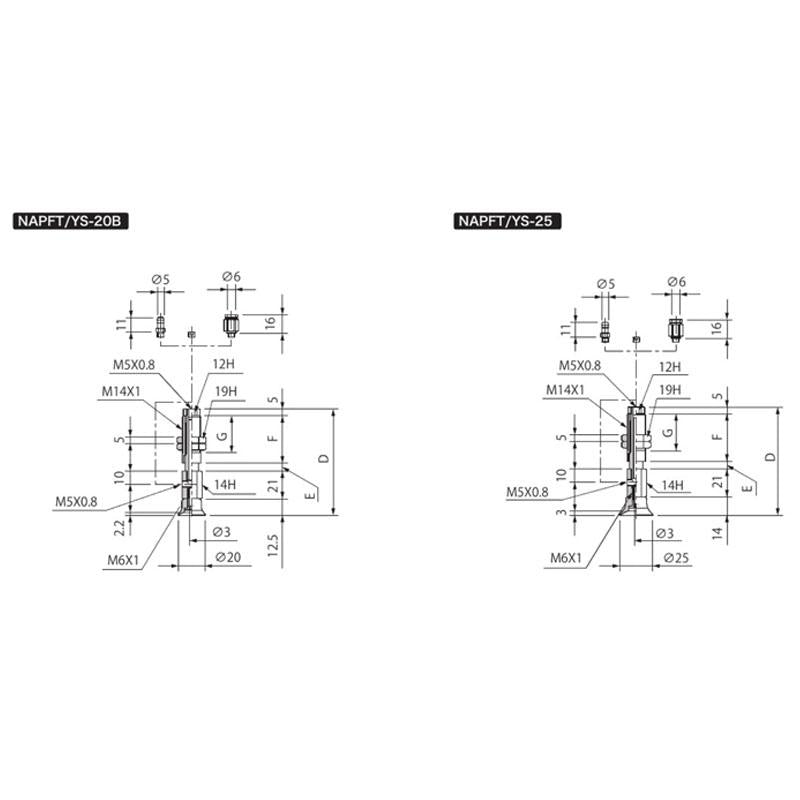

| NAPFT/YS-20B-6 | - | 80.5 | 6 | 36 | 28 | 65.5 | |
| NAPFT/YS-20B-15 | - | 89.5 | 15 | 70.5 | |||
| NAPFT/YS-20B-30 | - | 126.5 | 30 | 58 | 50 | 95.5 | |
| NAPFT/YS-25-6 | - | 82 | 6 | 36 | 28 | 66 | |
| NAPFT/YS-25-15 | - | 91 | 15 | 71 | |||
| NAPFT/YS-25-30 | - | 128 | 30 | 58 | 50 | 96 | |

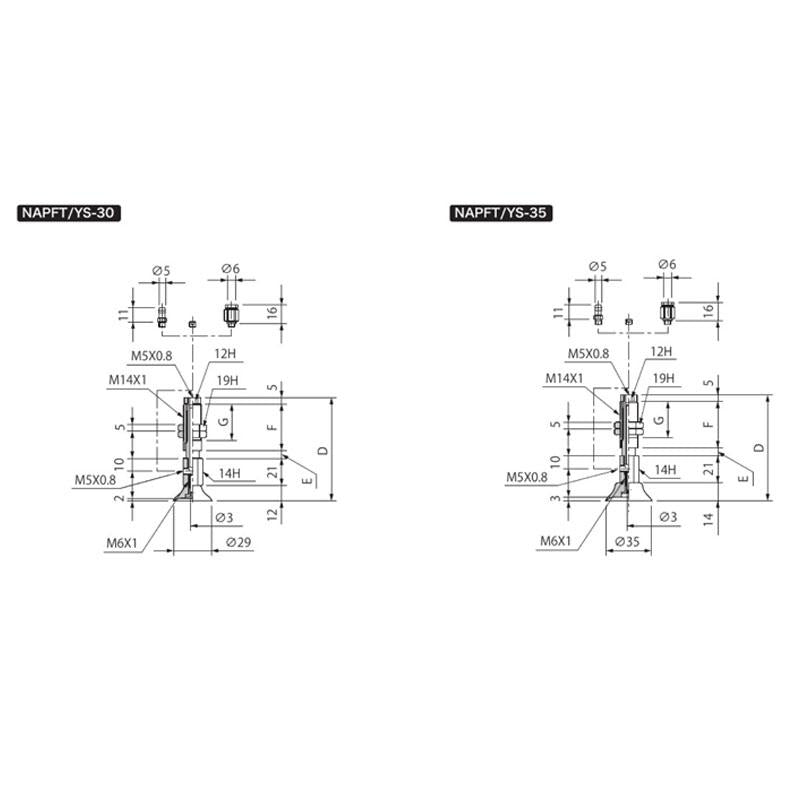

| NAPFT/YS-30-6 | - | 80 | 6 | 36 | 28 | 67 | |
| NAPFT/YS-30-15 | - | 89 | 15 | 72 | |||
| NAPFT/YS-30-30 | - | 126 | 30 | 58 | 50 | 97 | |
| NAPFT/YS-35-6 | - | 82 | 6 | 36 | 28 | 69.5 | |
| NAPFT/YS-35-15 | - | 91 | 15 | 74.5 | |||
| NAPFT/YS-35-30 | - | 128 | 30 | 58 | 50 | 99.5 | |

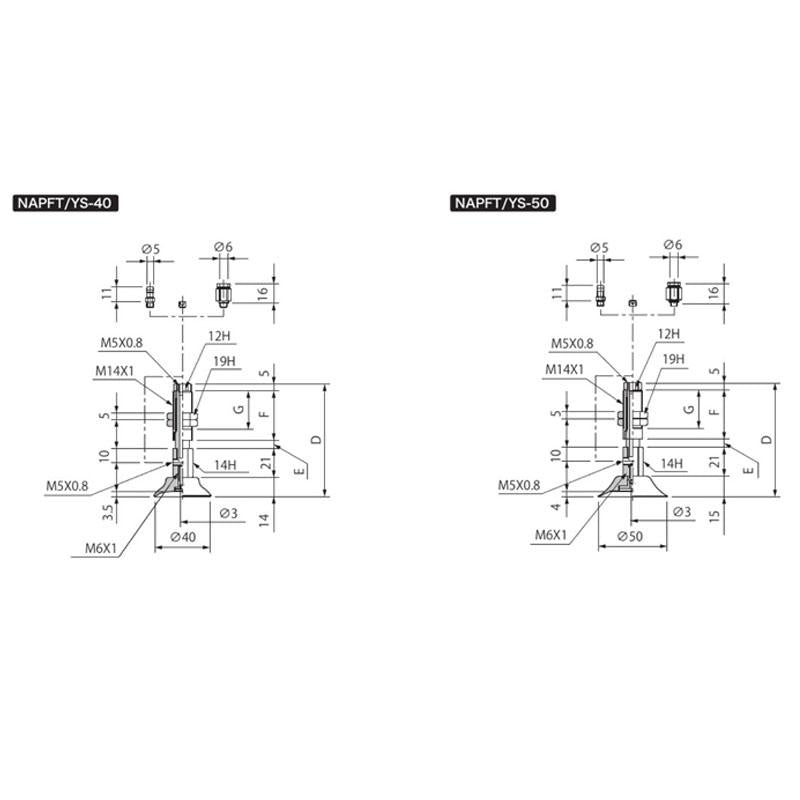

| NAPFT/YS-40-6 | - | 82 | 6 | 36 | 28 | 71 | |
| NAPFT/YS-40-15 | - | 91 | 15 | 76 | |||
| NAPFT/YS-40-30 | - | 128 | 30 | 58 | 50 | 101 | |
| NAPFT/YS-50-6 | - | 83 | 6 | 36 | 28 | 80 | |
| NAPFT/YS-50-15 | - | 92 | 15 | 85 | |||
| NAPFT/YS-50-30 | - | 129 | 30 | 58 | 50 | 110 | |

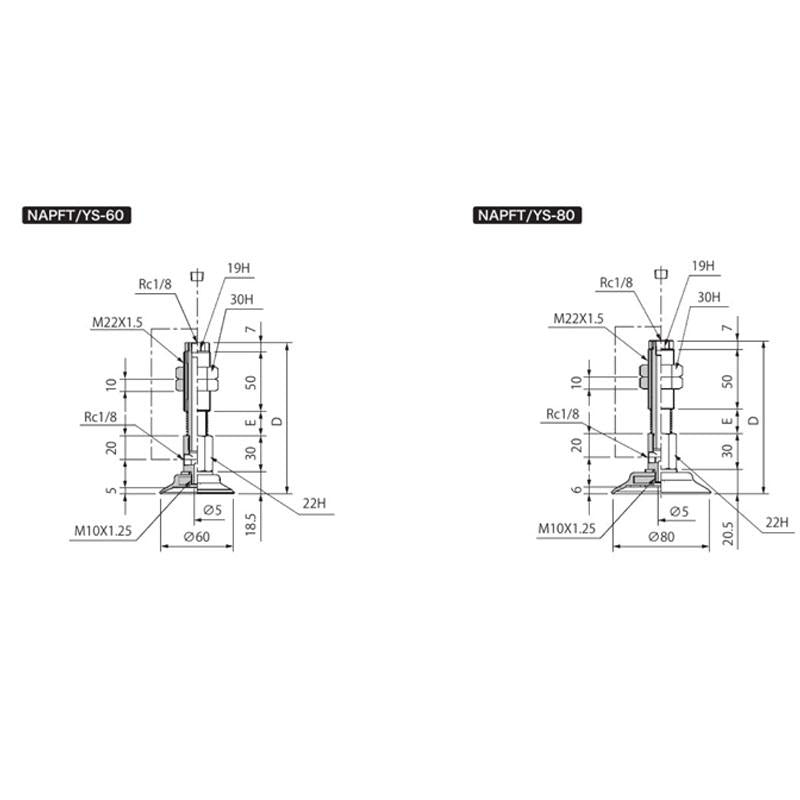

| NAPFT/YS-60-10 | - | 125.5 | 20 | - | - | 282.5 | |
| NAPFT/YS-60-30 | - | 155.5 | 50 | - | - | 316.5 | |
| NAPFT/YS-60-50 | - | 180.5 | 75 | - | - | 343.5 | |
| NAPFT/YS-80-10 | - | 127.5 | 20 | - | - | 310.5 | |
| NAPFT/YS-80-30 | - | 157.5 | 50 | - | - | 344.5 | |
| NAPFT/YS-80-50 | - | 182.5 | 75 | - | - | 371.5 | |

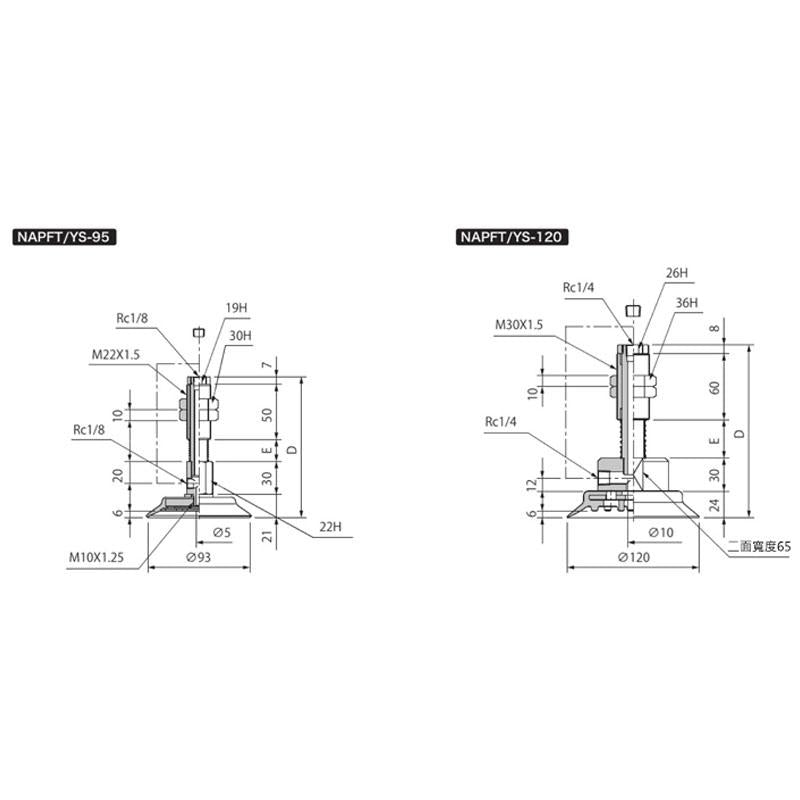

| NAPFT/YS-95-10 | - | 128 | 20 | - | - | 350.5 | |
| NAPFT/YS-95-30 | - | 158 | 50 | - | - | 384.5 | |
| NAPFT/YS-95-50 | - | 182 | 75 | - | - | 411.5 | |
| NAPFT/YS-120-20 | - | 157 | 35 | - | - | 1165 | |
| NAPFT/YS-120-50 | - | 197 | 75 | - | - | 1246 | |

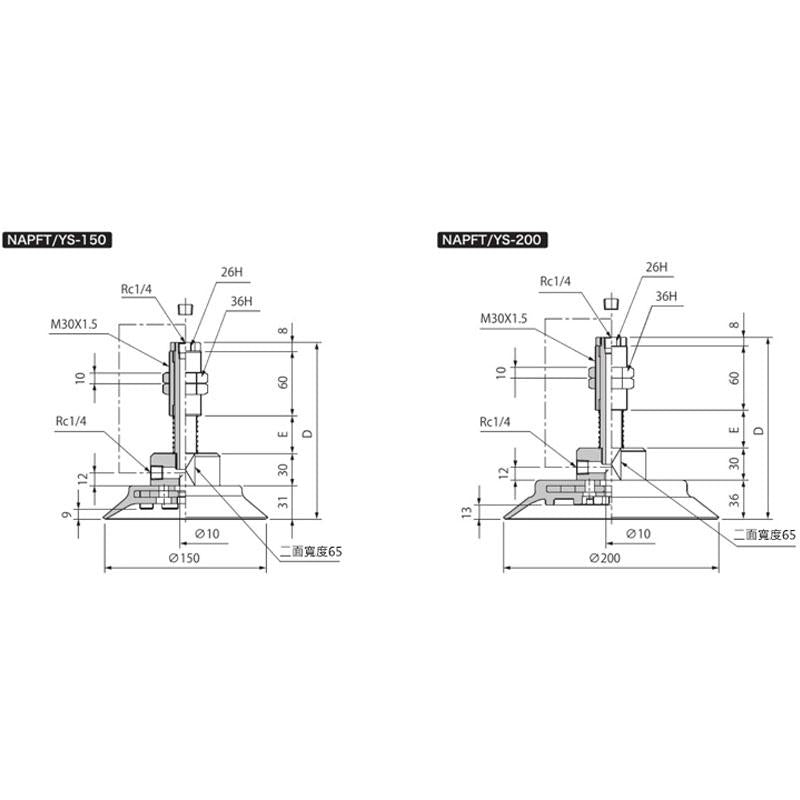

| NAPFT/YS-150-20 | - | 164 | 35 | - | - | 1389 | |
| NAPFT/YS-150-50 | - | 204 | 75 | - | - | 1470 | |
| NAPFT/YS-200-20 | - | 169 | 35 | - | - | 1755 | |
| NAPFT/YS-200-50 | - | 209 | 75 | - | - | 1836 |
