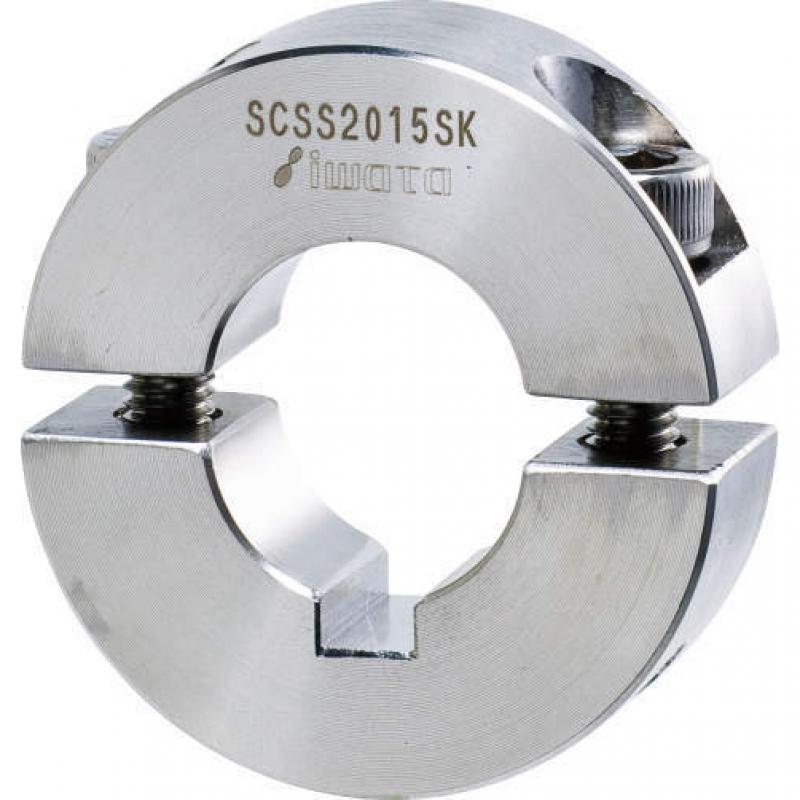

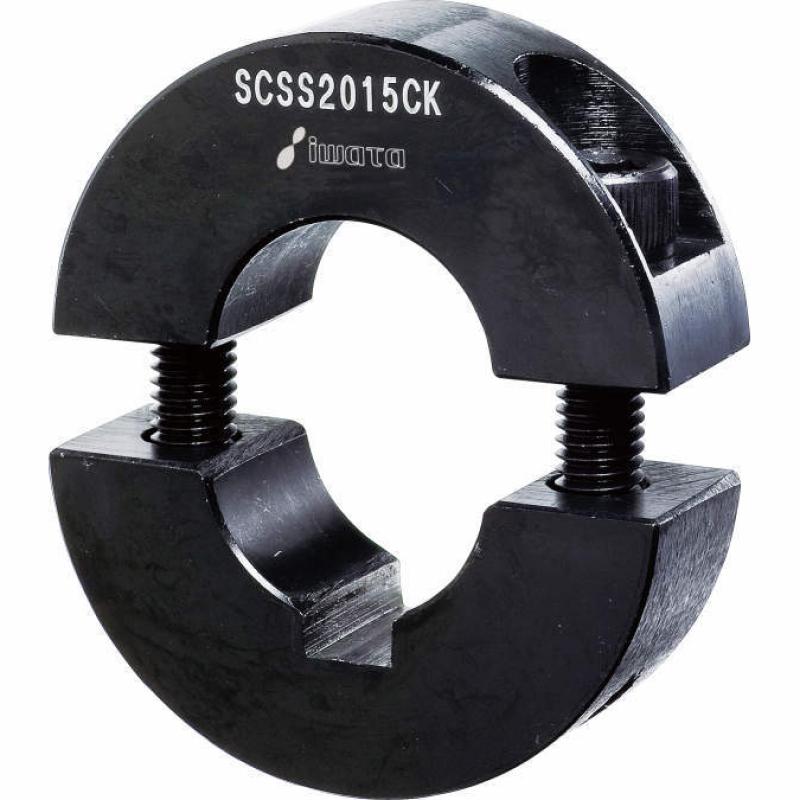

鍵槽型 分離環
【CAD取得、價格・交期確認可】可簡單拆卸的分離型
・便於機械組裝及維修的分離構造固定環。
・推力強，且不易損傷軸。
・附有鍵槽的鏈輪或皮帶輪也可以安裝
#固定環#定位
- 型號規格表
左右滑動查看完整表格

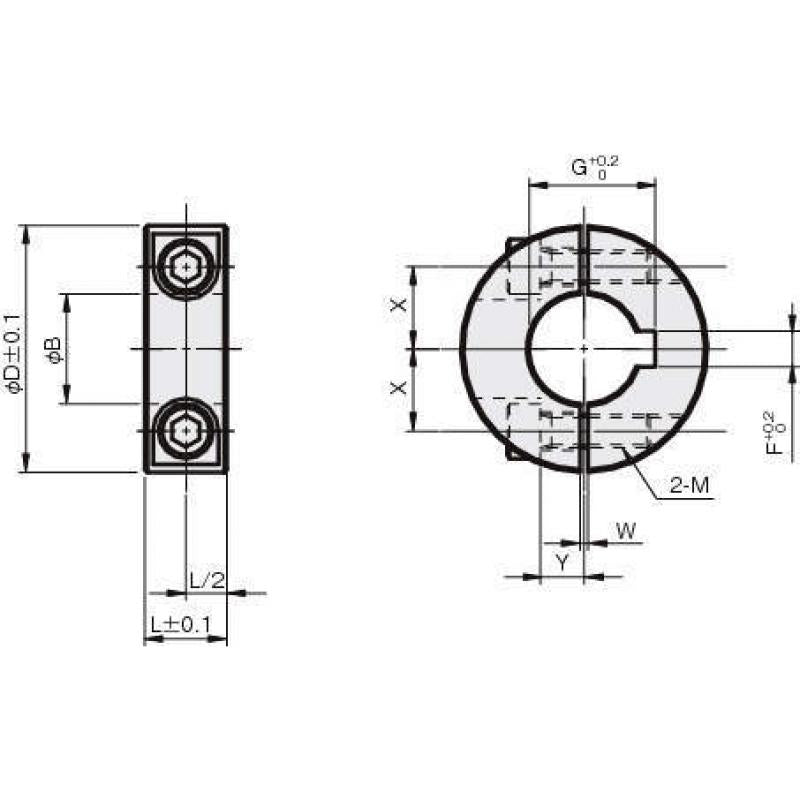

| 型式 | 材質/表面處理 | 內徑 φB | 幅L | 外徑 φD | 鍵槽-F | 鍵槽-G | W | X | Y | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCSS1515CK | 鐵(S45C)/染黑 | 15 | 15 | 40 | 5.5 | 17.5 | 1.5 | 13 | 8 | M6×20 | 110 | 10天 |
| SCSS1615CK | 鐵(S45C)/染黑 | 16 | 15 | 40 | 5.5 | 18.5 | 1.5 | 13 | 8 | M6×20 | 106 | 10天 |
| SCSS2015CK | 鐵(S45C)/染黑 | 20 | 15 | 45 | 6.5 | 23 | 1.5 | 15 | 8 | M6×20 | 127 | 10天 |
| SCSS2515CK | 鐵(S45C)/染黑 | 25 | 15 | 50 | 8.5 | 28.5 | 1.5 | 18 | 10 | M6×25 | 152 | 10天 |
| SCSS3015CK | 鐵(S45C)/染黑 | 30 | 15 | 55 | 8.5 | 33.5 | 1.5 | 20 | 10 | M6×25 | 168 | 10天 |
| SCSS3515CK | 鐵(S45C)/染黑 | 35 | 15 | 60 | 10.5 | 38.8 | 2 | 23 | 12 | M6×25 | 193 | 10天 |
| SCSS4018CK | 鐵(S45C)/染黑 | 40 | 18 | 70 | 12.5 | 43.8 | 2 | 26 | 13 | M8×30 | 324 | 10天 |
| SCSS4518CK | 鐵(S45C)/染黑 | 45 | 18 | 75 | 14.5 | 49 | 3 | 28 | 14 | M8×30 | 349 | 10天 |
| SCSS5022CK | 鐵(S45C)/染黑 | 50 | 22 | 85 | 14.5 | 54 | 3 | 32 | 16 | M10×35 | 565 | 10天 |
| SCSS1515SK | 不銹鋼(SUS304) | 15 | 15 | 40 | 5.5 | 17.5 | 1.5 | 13 | 8 | M6×20 | - | 10天 |
| SCSS1615SK | 不銹鋼(SUS304) | 16 | 15 | 40 | 5.5 | 18.5 | 1.5 | 13 | 8 | M6×20 | - | 10天 |
| SCSS2015SK | 不銹鋼(SUS304) | 20 | 15 | 45 | 6.5 | 23 | 1.5 | 15 | 8 | M6×20 | - | 10天 |
| SCSS2515SK | 不銹鋼(SUS304) | 25 | 15 | 50 | 8.5 | 28.5 | 1.5 | 18 | 10 | M6×25 | - | 10天 |
| SCSS3015SK | 不銹鋼(SUS304) | 30 | 15 | 55 | 8.5 | 33.5 | 1.5 | 20 | 10 | M6×25 | - | 10天 |
| SCSS3515SK | 不銹鋼(SUS304) | 35 | 15 | 60 | 10.5 | 38.8 | 2 | 23 | 12 | M6×25 | - | 10天 |
| SCSS4018SK | 不銹鋼(SUS304) | 40 | 18 | 70 | 12.5 | 43.8 | 2 | 26 | 13 | M8×30 | - | 10天 |
| SCSS4518SK | 不銹鋼(SUS304) | 45 | 18 | 75 | 14.5 | 49 | 3 | 28 | 14 | M8×30 | - | 10天 |
| SCSS5022SK | 不銹鋼(SUS304) | 50 | 22 | 85 | 14.5 | 54 | 3 | 32 | 16 | M10×35 | - | 10天 |
