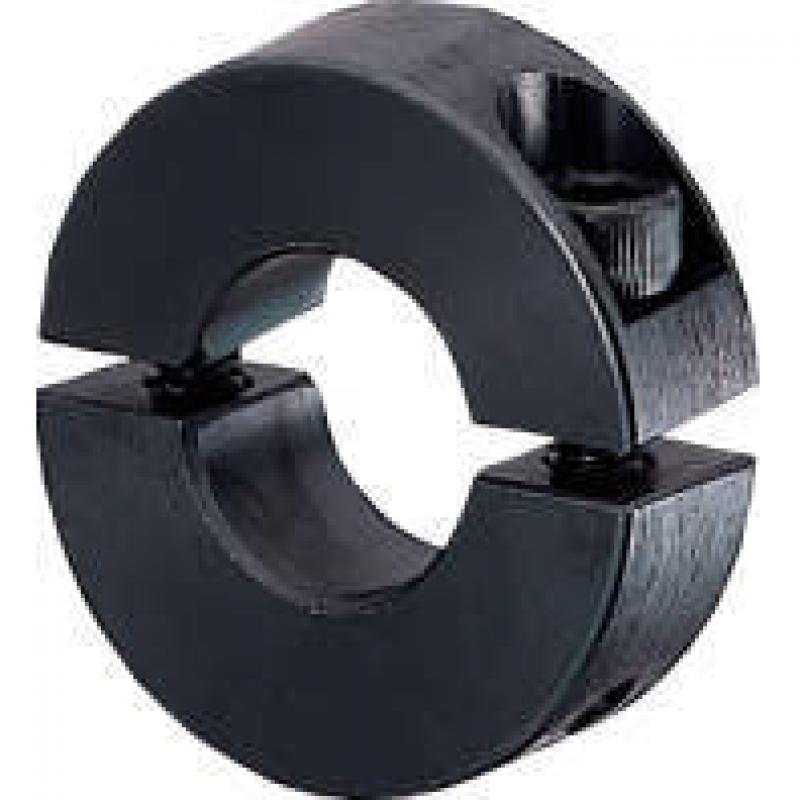

鋼管用型 分離環
【CAD取得、價格・交期確認可】可簡單拆卸的分離型
・便於機械組裝及維修的分離構造固定環。
・推力強，且不易損傷軸。
・內徑尺寸符合鋼管規格的分離環。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

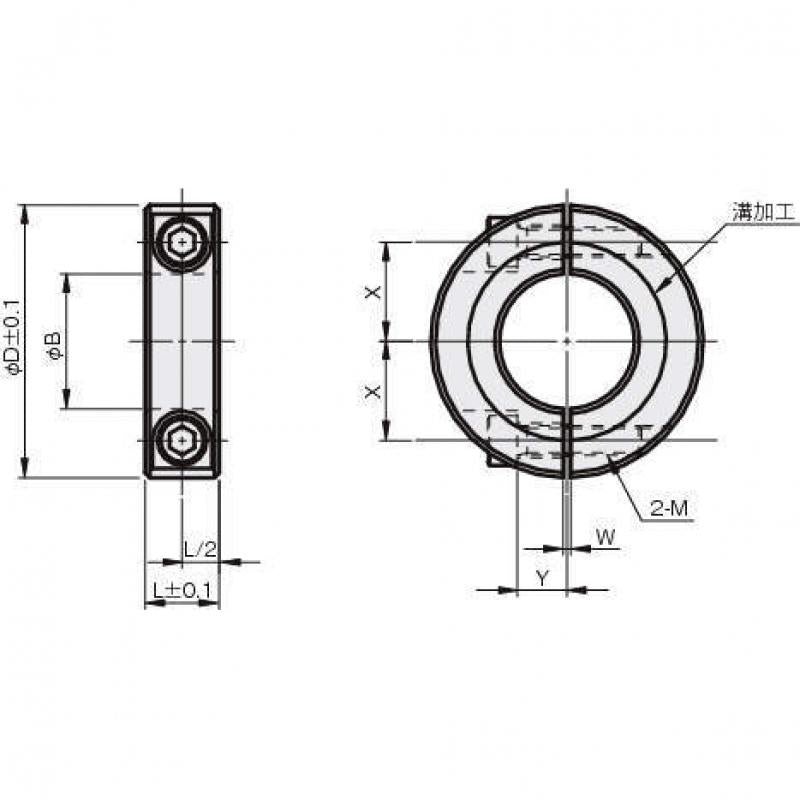

| 型式 | 材質/表面處理 | 適用鋼管尺寸-(A) | 適用鋼管尺寸-(B) | 內徑 φB | 寬 L | 外徑 φD | W | X | Y | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCSS06A15C | 鐵(S45C)/染黑 | 6 | 1/8 | 10.5 | 15 | 35 | 1.5 | 10 | 6 | M6×18 | 85 | 10天 |
| SCSS08A15C | 鐵(S45C)/染黑 | 8 | 1/4 | 13.8 | 15 | 40 | 1.5 | 13 | 8 | M6×18 | 112 | 10天 |
| SCSS10A15C | 鐵(S45C)/染黑 | 10 | 3/8 | 17.3 | 15 | 45 | 1.5 | 15 | 8 | M6×20 | 139 | 10天 |
| SCSS15A15C | 鐵(S45C)/染黑 | 15 | 1/2 | 21.7 | 15 | 50 | 1.5 | 18 | 10 | M6×20 | 165 | 10天 |
| SCSS20A15C | 鐵(S45C)/染黑 | 20 | 3/4 | 27.2 | 15 | 55 | 1.5 | 20 | 10 | M6×25 | 187 | 10天 |
| SCSS25A15C | 鐵(S45C)/染黑 | 25 | 1 | 34 | 15 | 60 | 2 | 23 | 12 | M6×25 | 201 | 10天 |
| SCSS32A18C | 鐵(S45C)/染黑 | 32 | 1 1/4 | 42.7 | 18 | 75 | 3 | 28 | 14 | M8×30 | 379 | 10天 |
| SCSS40A22C | 鐵(S45C)/染黑 | 40 | 1 1/2 | 48.6 | 22 | 85 | 3 | 32 | 16 | M10×35 | 592 | 10天 |
| SCSS06A15S | 不銹鋼(SUS304) | 6 | 1/8 | 10.5 | 15 | 35 | 1.5 | 10 | 6 | M6×18 | - | 10天 |
| SCSS08A15S | 不銹鋼(SUS304) | 8 | 1/4 | 13.8 | 15 | 40 | 1.5 | 13 | 8 | M6×18 | - | 10天 |
| SCSS10A15S | 不銹鋼(SUS304) | 10 | 3/8 | 17.3 | 15 | 45 | 1.5 | 15 | 8 | M6×20 | - | 10天 |
| SCSS15A15S | 不銹鋼(SUS304) | 15 | 1/2 | 21.7 | 15 | 50 | 1.5 | 18 | 10 | M6×20 | - | 10天 |
| SCSS20A15S | 不銹鋼(SUS304) | 20 | 3/4 | 27.2 | 15 | 55 | 1.5 | 20 | 10 | M6×25 | - | 10天 |
| SCSS25A15S | 不銹鋼(SUS304) | 25 | 1 | 34 | 15 | 60 | 2 | 23 | 12 | M6×25 | - | 10天 |
| SCSS32A18S | 不銹鋼(SUS304) | 32 | 1 1/4 | 42.7 | 18 | 75 | 3 | 28 | 14 | M8×30 | - | 10天 |
| SCSS40A22S | 不銹鋼(SUS304) | 40 | 1 1/2 | 48.6 | 22 | 85 | 3 | 32 | 16 | M10×35 | - | 10天 |
