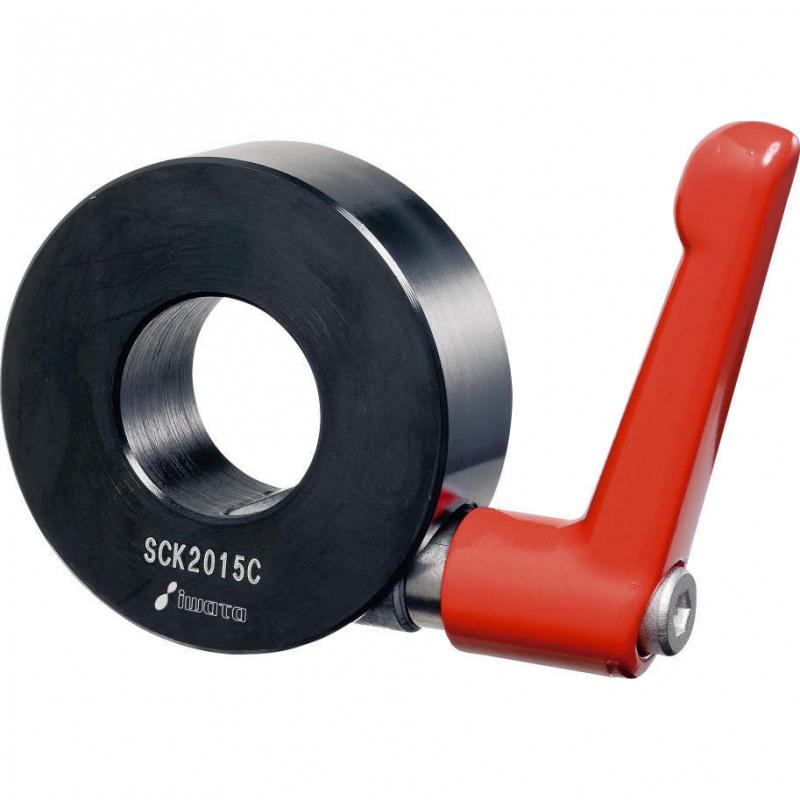

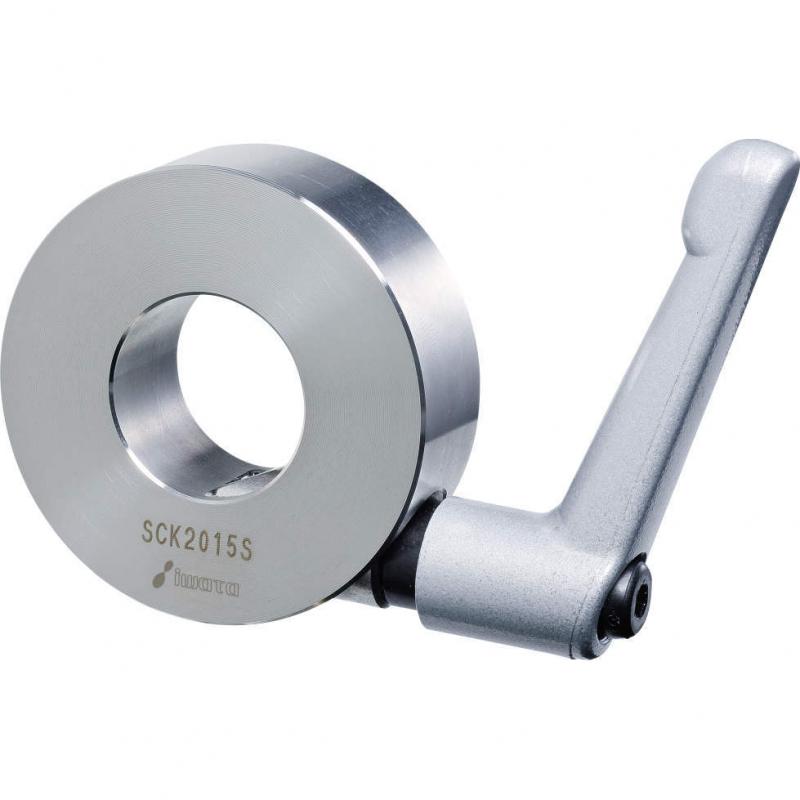

標準(附固定把手) 楔形固定環
【CAD取得、價格・交期確認可】使用特殊形狀的楔子緊固軸。
・使用特殊形狀的楔形構造，以較小的力即可緊固軸。
・可加工性良好，・在軸心頻繁位置調整時非常便利。
・基本形狀的標準固定環。材質和尺寸種類繁多。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

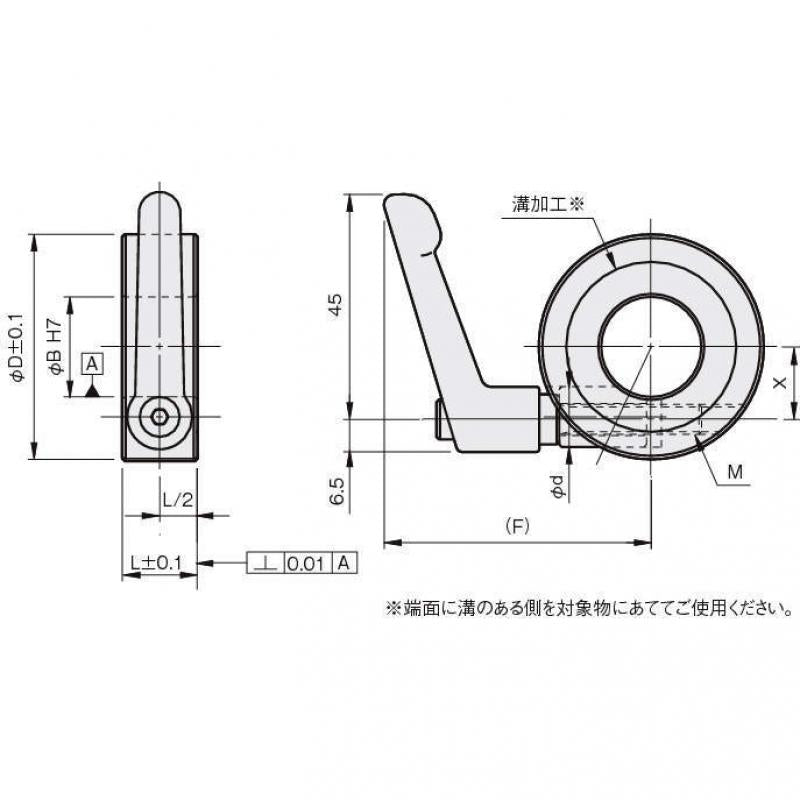

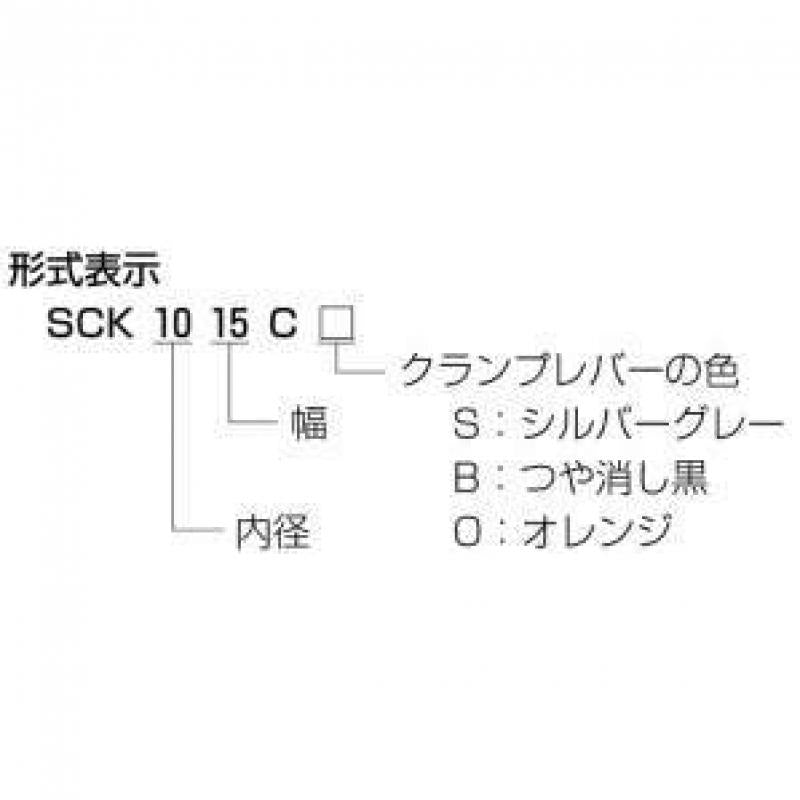

| 型式 | 材質/表面處理 | 把手顏色 | 內徑 φB | 寬 L | 外徑 φD | φd | X | (F) | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCK1015CS | 鐵(S45C)/染黑 | 銀灰 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | M6×25 | 134 | 10天 |
| SCK1015CB | 鐵(S45C)/染黑 | 亞光黑 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | M6×25 | 134 | 10天 |
| SCK1015CO | 鐵(S45C)/染黑 | 橘 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | M6×25 | 134 | 10天 |
| SCK1215CS | 鐵(S45C)/染黑 | 銀灰 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | M6×25 | 131 | 10天 |
| SCK1215CB | 鐵(S45C)/染黑 | 亞光黑 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | M6×25 | 131 | 10天 |
| SCK1215CO | 鐵(S45C)/染黑 | 橘 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | M6×25 | 131 | 10天 |
| SCK1515CS | 鐵(S45C)/染黑 | 銀灰 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | M6×32 | 161 | 10天 |
| SCK1515CB | 鐵(S45C)/染黑 | 亞光黑 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | M6×32 | 161 | 10天 |
| SCK1515CO | 鐵(S45C)/染黑 | 橘 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | M6×32 | 161 | 10天 |
| SCK1615CS | 鐵(S45C)/染黑 | 銀灰 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | M6×32 | 158 | 10天 |
| SCK1615CB | 鐵(S45C)/染黑 | 亞光黑 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | M6×32 | 158 | 10天 |
| SCK1615CO | 鐵(S45C)/染黑 | 橘 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | M6×32 | 158 | 10天 |
| SCK2015CS | 鐵(S45C)/染黑 | 銀灰 | 20 | 15 | 46 | 12.1 | 14 | 53.9 | M6×32 | 183 | 10天 |
| SCK2015CB | 鐵(S45C)/染黑 | 亞光黑 | 20 | 15 | 46 | 12.1 | 14 | 53.9 | M6×32 | 183 | 10天 |
| SCK2015CO | 鐵(S45C)/染黑 | 橘 | 20 | 15 | 46 | 12.1 | 14 | 53.9 | M6×32 | 183 | 10天 |
| SCK2515CS | 鐵(S45C)/染黑 | 銀灰 | 25 | 15 | 50 | 12.1 | 16.5 | 55.6 | M6×32 | 207 | 10天 |
| SCK2515CB | 鐵(S45C)/染黑 | 亞光黑 | 25 | 15 | 50 | 12.1 | 16.5 | 55.6 | M6×32 | 207 | 10天 |
| SCK2515CO | 鐵(S45C)/染黑 | 橘 | 25 | 15 | 50 | 12.1 | 16.5 | 55.6 | M6×32 | 207 | 10天 |
| SCK3015CS | 鐵(S45C)/染黑 | 銀灰 | 30 | 15 | 56 | 12.1 | 19 | 59.1 | M6×40 | 231 | 10天 |
| SCK3015CB | 鐵(S45C)/染黑 | 亞光黑 | 30 | 15 | 56 | 12.1 | 19 | 59.1 | M6×40 | 231 | 10天 |
| SCK3015CO | 鐵(S45C)/染黑 | 橘 | 30 | 15 | 56 | 12.1 | 19 | 59.1 | M6×40 | 231 | 10天 |
| SCK3520CB | 鐵(S45C)/染黑 | 亞光黑 | 35 | 20 | 65 | 14.1 | 22.5 | 60.7 | M6×40 | 401 | 10天 |
| SCK3520CO | 鐵(S45C)/染黑 | 橘 | 35 | 20 | 65 | 14.1 | 22.5 | 60.7 | M6×40 | 401 | 10天 |
| SCK3520CS | 鐵(S45C)/染黑 | 銀灰 | 35 | 20 | 65 | 14.1 | 22.5 | 60.7 | M6×40 | 401 | 10天 |
| SCK4020CB | 鐵(S45C)/染黑 | 亞光黑 | 40 | 20 | 70 | 14.1 | 25 | 65.4 | M6×50 | 442 | 10天 |
| SCK4020CO | 鐵(S45C)/染黑 | 橘 | 40 | 20 | 70 | 14.1 | 25 | 65.4 | M6×50 | 442 | 10天 |
| SCK4020CS | 鐵(S45C)/染黑 | 銀灰 | 40 | 20 | 70 | 14.1 | 25 | 65.4 | M6×50 | 442 | 10天 |
| SCK5020CB | 鐵(S45C)/染黑 | 亞光黑 | 50 | 20 | 85 | 14.1 | 29.5 | 72.7 | M6×50 | 616 | 10天 |
| SCK5020CO | 鐵(S45C)/染黑 | 橘 | 50 | 20 | 85 | 14.1 | 29.5 | 72.7 | M6×50 | 616 | 10天 |
| SCK5020CS | 鐵(S45C)/染黑 | 銀灰 | 50 | 20 | 85 | 14.1 | 29.5 | 72.7 | M6×50 | 616 | 10天 |
| SCK1015SS | 不銹鋼(SUS304) | 銀灰 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | M6×25 | 136 | 10天 |
| SCK1015SB | 不銹鋼(SUS304) | 亞光黑 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | M6×25 | 136 | 10天 |
| SCK1015SO | 不銹鋼(SUS304) | 橘 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | M6×25 | 136 | 10天 |
| SCK1215SS | 不銹鋼(SUS304) | 銀灰 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | M6×25 | 132 | 10天 |
| SCK1215SB | 不銹鋼(SUS304) | 亞光黑 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | M6×25 | 132 | 10天 |
| SCK1215SO | 不銹鋼(SUS304) | 橘 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | M6×25 | 132 | 10天 |
| SCK1515SS | 不銹鋼(SUS304) | 銀灰 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | M6×32 | 162 | 10天 |
| SCK1515SB | 不銹鋼(SUS304) | 亞光黑 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | M6×32 | 162 | 10天 |
| SCK1515SO | 不銹鋼(SUS304) | 橘 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | M6×32 | 162 | 10天 |
| SCK1615SS | 不銹鋼(SUS304) | 銀灰 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | M6×32 | 159 | 10天 |
| SCK1615SB | 不銹鋼(SUS304) | 亞光黑 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | M6×32 | 159 | 10天 |
| SCK1615SO | 不銹鋼(SUS304) | 橘 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | M6×32 | 159 | 10天 |
| SCK2015SS | 不銹鋼(SUS304) | 銀灰 | 20 | 15 | 46 | 12.1 | 14 | 53.9 | M6×32 | 185 | 10天 |
| SCK2015SB | 不銹鋼(SUS304) | 亞光黑 | 20 | 15 | 46 | 12.1 | 14 | 53.9 | M6×32 | 185 | 10天 |
| SCK2015SO | 不銹鋼(SUS304) | 橘 | 20 | 15 | 46 | 12.1 | 14 | 53.9 | M6×32 | 185 | 10天 |
| SCK2515SS | 不銹鋼(SUS304) | 銀灰 | 25 | 15 | 50 | 12.1 | 16.5 | 55.6 | M6×32 | 208 | 10天 |
| SCK2515SB | 不銹鋼(SUS304) | 亞光黑 | 25 | 15 | 50 | 12.1 | 16.5 | 55.6 | M6×32 | 208 | 10天 |
| SCK2515SO | 不銹鋼(SUS304) | 橘 | 25 | 15 | 50 | 12.1 | 16.5 | 55.6 | M6×32 | 208 | 10天 |
| SCK3015SS | 不銹鋼(SUS304) | 銀灰 | 30 | 15 | 56 | 12.1 | 19 | 59.1 | M6×40 | 232 | 10天 |
| SCK3015SB | 不銹鋼(SUS304) | 亞光黑 | 30 | 15 | 56 | 12.1 | 19 | 59.1 | M6×40 | 232 | 10天 |
| SCK3015SO | 不銹鋼(SUS304) | 橘 | 30 | 15 | 56 | 12.1 | 19 | 59.1 | M6×40 | 232 | 10天 |
| SCK3520SB | 不銹鋼(SUS304) | 亞光黑 | 35 | 20 | 65 | 14.1 | 22.5 | 60.7 | M6×40 | 404 | 10天 |
| SCK3520SO | 不銹鋼(SUS304) | 橘 | 35 | 20 | 65 | 14.1 | 22.5 | 60.7 | M6×40 | 404 | 10天 |
| SCK3520SS | 不銹鋼(SUS304) | 銀灰 | 35 | 20 | 65 | 14.1 | 22.5 | 60.7 | M6×40 | 404 | 10天 |
| SCK4020SB | 不銹鋼(SUS304) | 亞光黑 | 40 | 20 | 70 | 14.1 | 25 | 65.4 | M6×50 | 445 | 10天 |
| SCK4020SO | 不銹鋼(SUS304) | 橘 | 40 | 20 | 70 | 14.1 | 25 | 65.4 | M6×50 | 445 | 10天 |
| SCK4020SS | 不銹鋼(SUS304) | 銀灰 | 40 | 20 | 70 | 14.1 | 25 | 65.4 | M6×50 | 445 | 10天 |
| SCK5020SB | 不銹鋼(SUS304) | 亞光黑 | 50 | 20 | 85 | 14.1 | 29.5 | 72.7 | M6×50 | 620 | 10天 |
| SCK5020SO | 不銹鋼(SUS304) | 橘 | 50 | 20 | 85 | 14.1 | 29.5 | 72.7 | M6×50 | 620 | 10天 |
| SCK5020SS | 不銹鋼(SUS304) | 銀灰 | 50 | 20 | 85 | 14.1 | 29.5 | 72.7 | M6×50 | 620 | 10天 |
