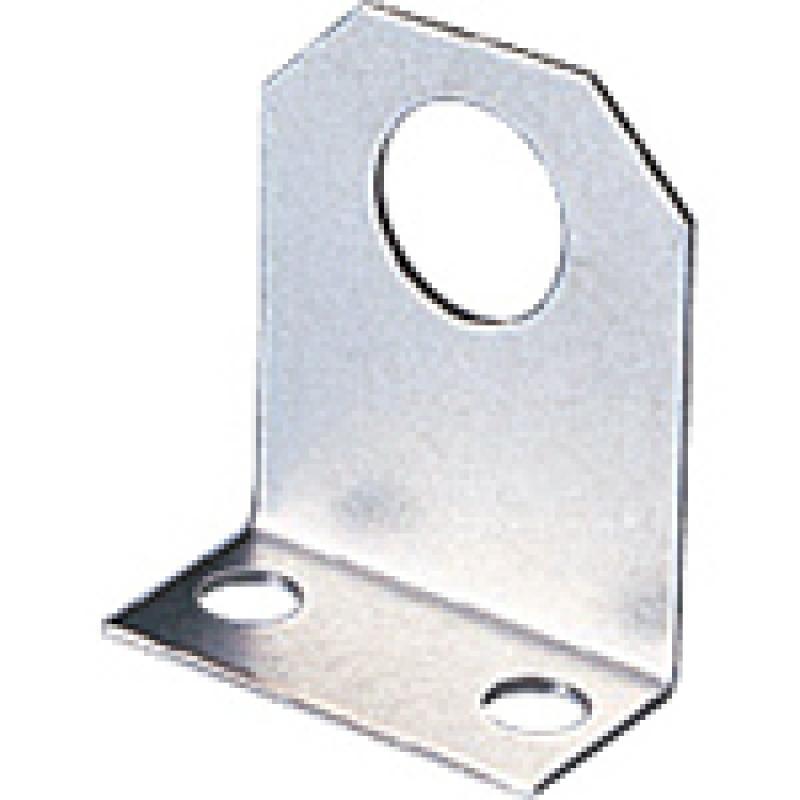

感應器托架 L型接近用托架

Name: 感應器托架 L型接近用托架
Brand: IWATA 岩田製作所
Availability: InStock

IWATA 岩田製作所

可與岩田製作所的固定軸環組合，作為治具使用。

選型

數量

前往詢價單

搜尋型號:

左右滑動查看完整表格

型號	對應直徑（圓柱型）	寬度 W(mm)	深度 L(mm)	高度 H/H1(mm)	感應器安裝孔尺寸 D1(φ)	安裝孔尺寸 D2(φ)
SBL08-08	8	15	15	22	8.2	3.5
SBL10-08	10 ～ 13	18	15	22	8.2	4.5
SBL15-08	15 ～ 17	21	15	35	8.2	5.5
SBL15-12	15 ～ 17	21	15	35	12.2	5.5
SBL20-08	18 ～ 20	25	15	35	8.2	5.5
SBL20-12	18 ～ 20	25	15	35	12.2	5.5
SBL25-08	25	29	15	35	8.2	5.5
SBL25-12	25	29	15	35	12.2	5.5
SBL30-12	30	31	15	50	12.2	6.5
SBL30-18	30	31	15	50	18.2	6.5
SBL35-12	35	33	15	50	12.2	6.5
SBL35-18	35	33	15	50	18.2	6.5
SBL40-12	40	36	18	50	12.2	6.5
SBL40-18	40	36	18	50	18.2	6.5
SBL45-12	45	40	18	50	12.2	6.5
SBL45-18	45	40	18	50	18.2	6.5
SBL50-12	50	42	22	50	12.2	8.5
SBL50-18	50	42	22	50	18.2	8.5
