六角內徑螺牙型(細牙) 開縫環
【CAD取得、價格・交期確認可】緊固力強的開縫型
・因有開縫結構，不會損傷軸。
・是系列中種類最多的類型。
・外型為六角型，可用板手安裝。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

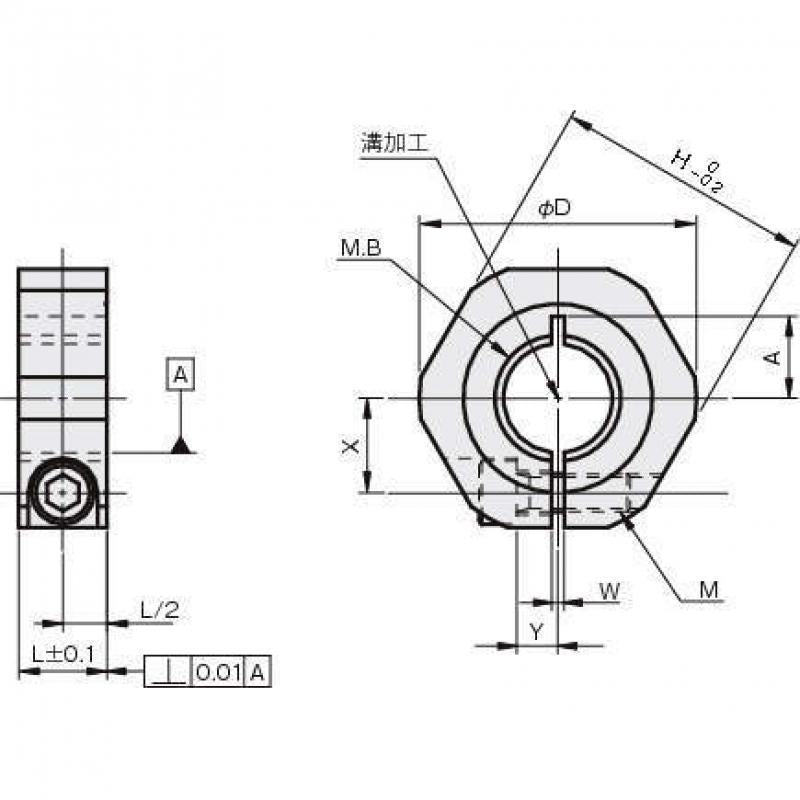

| 型式 | 材質/表面處理 | 內徑螺牙 M.B | 寬 L | 對邊 H | φD | W | X | Y | A | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08H09CH | 鐵(SGD3)/染黑 | M8×P0.75 | 9 | 24 | 26 | 1.5 | 7 | 4 | 7 | M4×10 | 28 | 10天 |
| SCS10H09CH | 鐵(SGD3)/染黑 | M10×P0.75 | 9 | 27 | 29 | 1.5 | 9 | 4 | 8 | M4×10 | 34 | 10天 |
| SCS12H12CH | 鐵(SGD3)/染黑 | M12×P1.0 | 12 | 30 | 32 | 1.5 | 9.5 | 4.5 | 9 | M5×14 | 56 | 10天 |
| SCS15H14CH | 鐵(SGD3)/染黑 | M15×P1.0 | 14 | 36 | 39 | 2 | 12.5 | 5 | 10.5 | M6×15 | 92 | 10天 |
| SCS16H14CH | 鐵(SGD3)/染黑 | M16×P1.0 | 14 | 36 | 39 | 2 | 12.5 | 5 | 10.5 | M6×15 | 96 | 10天 |

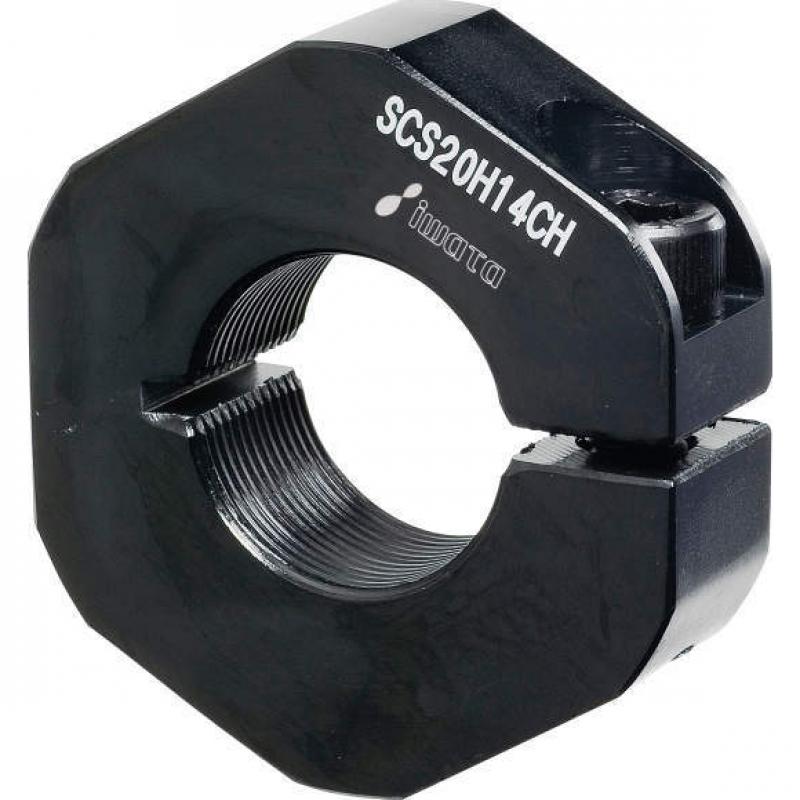

| SCS20H14CH | 鐵(SGD3)/染黑 | M20×P1.0 | 14 | 41 | 44 | 2 | 15 | 6.5 | 13 | M6×18 | 114 | 10天 |
| SCS25H14CH | 鐵(SGD3)/染黑 | M25×P1.5 | 14 | 46 | 50 | 2 | 17 | 7.5 | 15 | M6×20 | 135 | 10天 |
| SCS30H14CH | 鐵(SGD3)/染黑 | M30×P1.5 | 14 | 50 | 54 | 2 | 19.5 | 8.5 | 18 | M6×20 | 147 | 10天 |
| SCS35H14CH | 鐵(SGD3)/染黑 | M35×P1.5 | 14 | 55 | 60 | 2 | 22 | 10 | 20 | M6×25 | 174 | 10天 |
| SCS08H09SH | 不銹鋼(SUS303) | M8×P0.75 | 9 | 24 | 26 | 1.5 | 7 | 4 | 8.5 | M4×10 | 28 | 10天 |
| SCS10H09SH | 不銹鋼(SUS303) | M10×P0.75 | 9 | 27 | 29 | 1.5 | 9 | 4 | 10 | M4×10 | 34 | 10天 |
| SCS12H12SH | 不銹鋼(SUS303) | M12×P1.0 | 12 | 30 | 32 | 1.5 | 9.5 | 4.5 | 11 | M5×14 | 56 | 10天 |
| SCS15H14SH | 不銹鋼(SUS303) | M15×P1.0 | 14 | 36 | 39 | 2 | 12.5 | 5 | 12 | M6×15 | 93 | 10天 |
| SCS16H14SH | 不銹鋼(SUS303) | M16×P1.0 | 14 | 36 | 39 | 2 | 12.5 | 5 | 12 | M6×15 | 91 | 10天 |

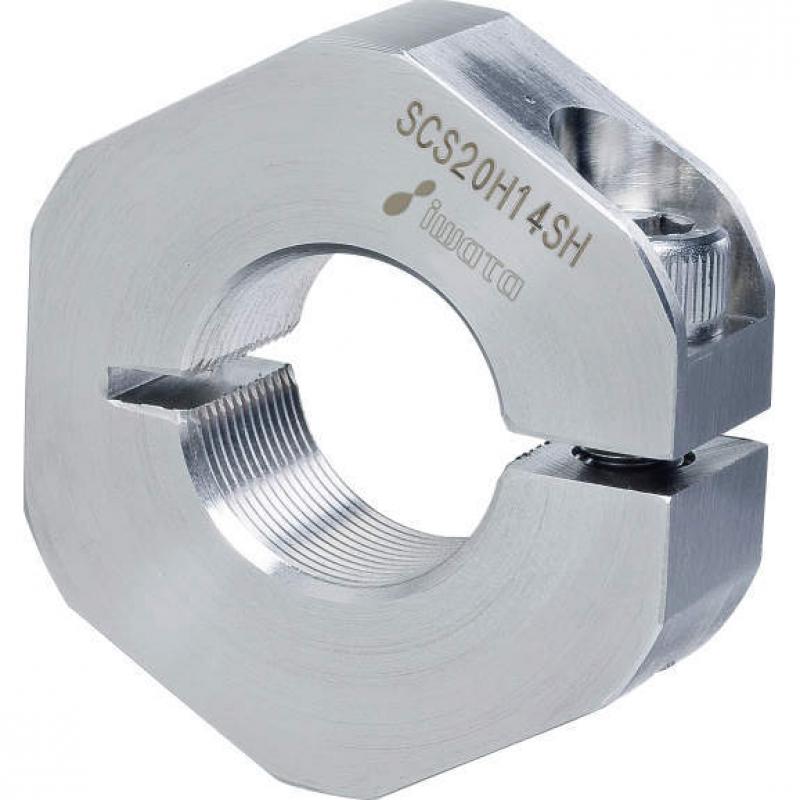

| SCS20H14SH | 不銹鋼(SUS303) | M20×P1.0 | 14 | 41 | 44 | 2 | 15 | 6.5 | 15 | M6×18 | 113 | 10天 |
| SCS25H14SH | 不銹鋼(SUS303) | M25×P1.5 | 14 | 46 | 50 | 2 | 17 | 7.5 | 15 | M6×20 | 137 | 10天 |
| SCS30H14SH | 不銹鋼(SUS303) | M30×P1.5 | 14 | 50 | 54 | 2 | 19.5 | 8.5 | 18 | M6×20 | 147 | 10天 |
| SCS35H14SH | 不銹鋼(SUS303) | M35×P1.5 | 14 | 55 | 60 | 2 | 22 | 10 | 20 | M6×25 | 171 | 10天 |
