內徑螺牙型（氣缸用）開縫環
【CAD取得、價格・交期確認可】緊固力強的開縫型
・因有開縫結構，不會損傷軸。
・是系列中種類最多的類型。
・外圍作滾花加工，可對應氣缸用的開縫環。
#固定環#定位
- 型號規格表
左右滑動查看完整表格

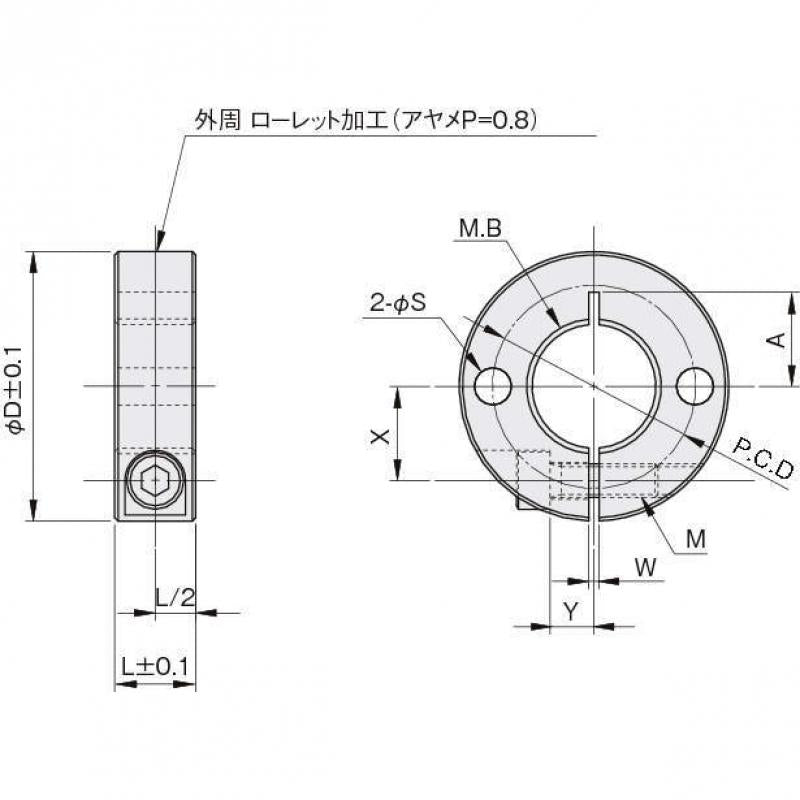

| 型式 | 材質/表面處理 | 內徑螺牙 M.B | 寬 L | 外徑 φD | 側孔-φS | 側孔-P.C.D | W | X | Y | A | 緊固螺栓 M | 重量 (g) | 參考出貨日 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08CA10C | 鐵(S45C)/染黑 | M8×P1.0 | 10 | 23 | 3.5 | 15 | 1.5 | 7 | 4 | 8.5 | M3×10 | 24 | 10天 |
| SCS08CB10C | 鐵(S45C)/染黑 | M8×P1.25 | 10 | 23 | 3.5 | 15 | 1.5 | 7 | 4 | 8.5 | M3×10 | 25 | 10天 |
| SCS10C10C | 鐵(S45C)/染黑 | M10×P1.25 | 10 | 25 | 3.5 | 18 | 1.5 | 8 | 5 | 9.5 | M3×10 | 29 | 10天 |
| SCS12CA10C | 鐵(S45C)/染黑 | M12×P1.25 | 10 | 27 | 3.5 | 19 | 1.5 | 9 | 5 | 9.5 | M4×12 | 31 | 10天 |
| SCS12CB10C | 鐵(S45C)/染黑 | M12×P1.5 | 10 | 27 | 3.5 | 19 | 1.5 | 9 | 5 | 9.5 | M4×12 | 32 | 10天 |
| SCS14C10C | 鐵(S45C)/染黑 | M14×P1.5 | 10 | 29 | 3.5 | 21 | 1.5 | 10 | 5 | 10.5 | M4×12 | 36 | 10天 |
| SCS16C10C | 鐵(S45C)/染黑 | M16×P1.5 | 10 | 32 | 4.5 | 24 | 1.5 | 11.5 | 5 | 11 | M4×12 | 42 | 10天 |
| SCS18C11C | 鐵(S45C)/染黑 | M18×P1.5 | 11 | 34 | 4.5 | 26 | 1.5 | 12.5 | 6 | 12 | M4×12 | 51 | 10天 |
| SCS20C12C | 鐵(S45C)/染黑 | M20×P1.5 | 12 | 40 | 5.5 | 30 | 1.5 | 14 | 6.5 | 14 | M5×16 | 78 | 10天 |
| SCS22C13C | 鐵(S45C)/染黑 | M22×P1.5 | 13 | 42 | 5.5 | 32 | 1.5 | 15 | 7 | 15 | M5×16 | 93 | 10天 |
| SCS26C14C | 鐵(S45C)/染黑 | M26×P1.5 | 14 | 46 | 5.5 | 36 | 1.5 | 17 | 7.5 | 17 | M5×16 | 112 | 10天 |
| SCS27CA14C | 鐵(S45C)/染黑 | M27×P1.5 | 14 | 47 | 5.5 | 37 | 1.5 | 17.5 | 7.5 | 17.5 | M5×16 | 117 | 10天 |
| SCS27CB14C | 鐵(S45C)/染黑 | M27×P2.0 | 14 | 47 | 5.5 | 37 | 1.5 | 17.5 | 7.5 | 17.5 | M5×16 | 115 | 10天 |
| SCS30C15C | 鐵(S45C)/染黑 | M30×P1.5 | 15 | 52 | 6.6 | 41 | 1.5 | 19.5 | 8 | 19.5 | M6×20 | 150 | 10天 |
